ZBW□-12系列一體化變電站(歐式環保型）

廣泛用于城市電網改造、住宅小區、高層建筑、工礦、賓館、商場、機場、鐵路、油田、碼頭、高速公路以及臨時性用電設施等戶內外場所

零售價

0.0

元

市場價

0.0

元

瀏覽量:

1046

產品編號

所屬分類

箱式變電站

數量

庫存:



產品描述

◆功能及特點

　　1、高壓開關設備、變壓器、低壓開關設備三位一體,成套性強

　　2、高、低壓保護完善,運行安全可靠,維護簡單

　　3、占地少,投資省、生產周期短、移動方便

　　4、接線方案靈活多樣

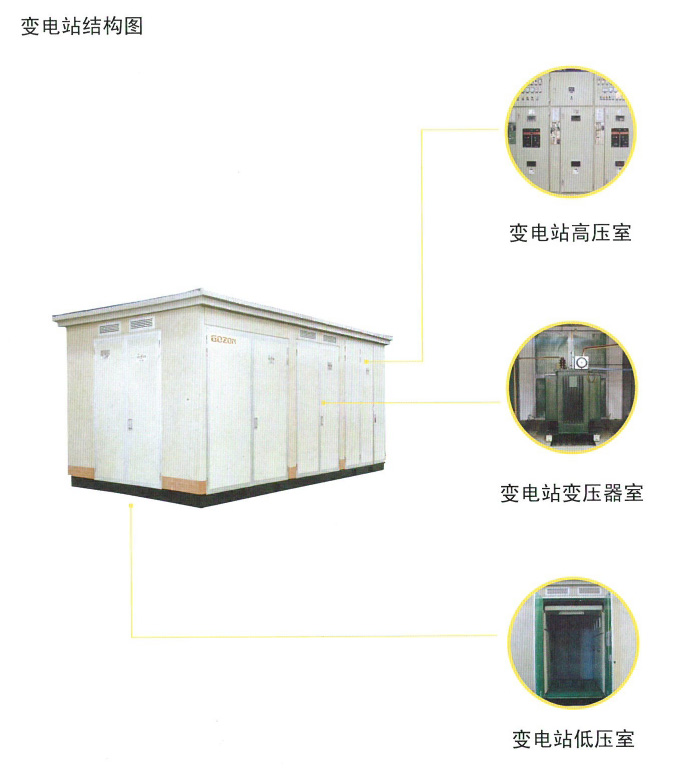

　　5、結構獨特

　　獨特蜂離式結構雙層(復合板)外殼牢固,隔熱又散熱通風、美觀、防護等級高,外殼材料有不銹鋼鈦合金、鋁合金、冷軋板、彩鋼板可選

　　6、型式多樣:通用型、別墅型、緊湊型等多種樣式

　　7、高壓環網柜內可裝配網自動化終端（FTU）實現短路及單相接地故障的可靠檢測具備“四遙”功能,便于配網自動化升級

◆用途

　　廣泛用于城市電網改造、住宅小區、高層建筑、工礦、賓館、商場、機場、鐵路、油田、碼頭、高速公路以及臨時性用電設施等戶內外場所。

◆型號含義

◆正常使用條件

　　1、海拔高度不超過1000m

　　2、環境溫度:-25℃-+40℃

　　3、相對濕度:日平均值不大于95%,月平均值不大于90%

　　4、安裝場所:無火災、爆炸危險、導電塵埃、化學腐蝕性氣體及劇烈震動的場所,若超出以上條件時，用戶可與我公司協商

◆高壓側

　　智能型一體化變電站高壓一般采用負荷開關－熔斷器組合電器保護,熔斷器一相熔斷后,三相聯動脫扣,負荷開關有壓氣式、真空、六氟化硫等型式可選,可配電動操作機構,實現自動化升級；熔斷器為高壓限流熔斷器,帶撞擊器,動作可靠,開斷容量大,主要技術參數見下表。對于800kVA以上的變壓器,可選用ZN12,ZN28,VS1,等真空斷路器保護。

◆低壓側

　　低壓側主開關采用萬能式或智能型斷路器,選擇性保護；出線開關選用新型塑殼式開關體積小、飛弧短，最多可達30回路；智能型自動跟蹤無功補償裝置,有接觸器和無觸點兩種投切方式供用戶選用

◆變壓器

　　智能型一體化變電站選用低損耗、油浸式、全密封S9、S10、S11系列變壓器,也可選用樹脂絕緣或NOMEX紙絕緣環保型干式變壓器,底部均配有小車,變壓器可方便地進出。

◆執行標準

　　本產品符合下列標準:

　　GB/Ｔ17467-1998《高壓/低壓預裝式變電站》

　　0L/T537-93(6-35kV箱式變電站訂貨技術條件》

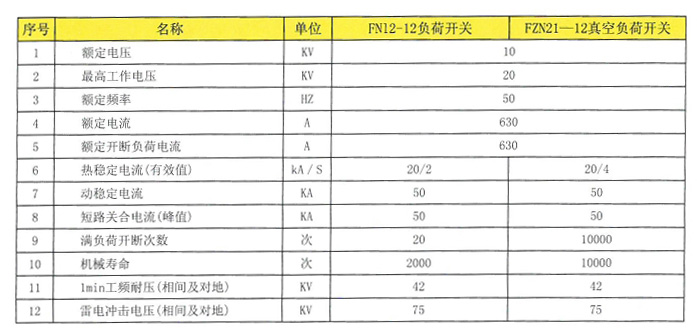

◆負荷開關技術參數

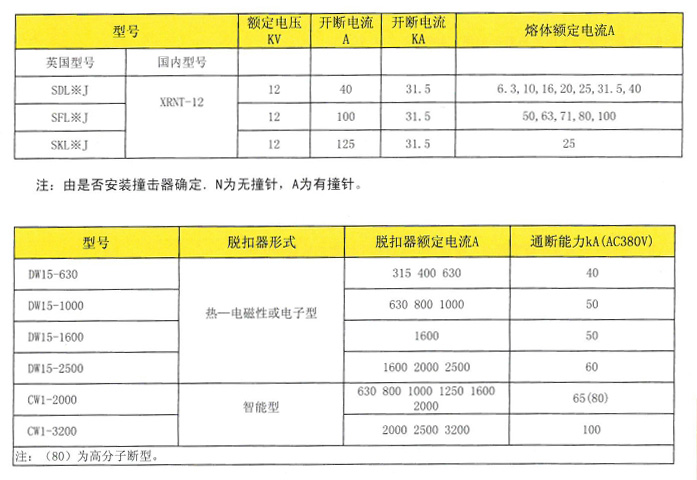

◆高壓熔斷器技術參數

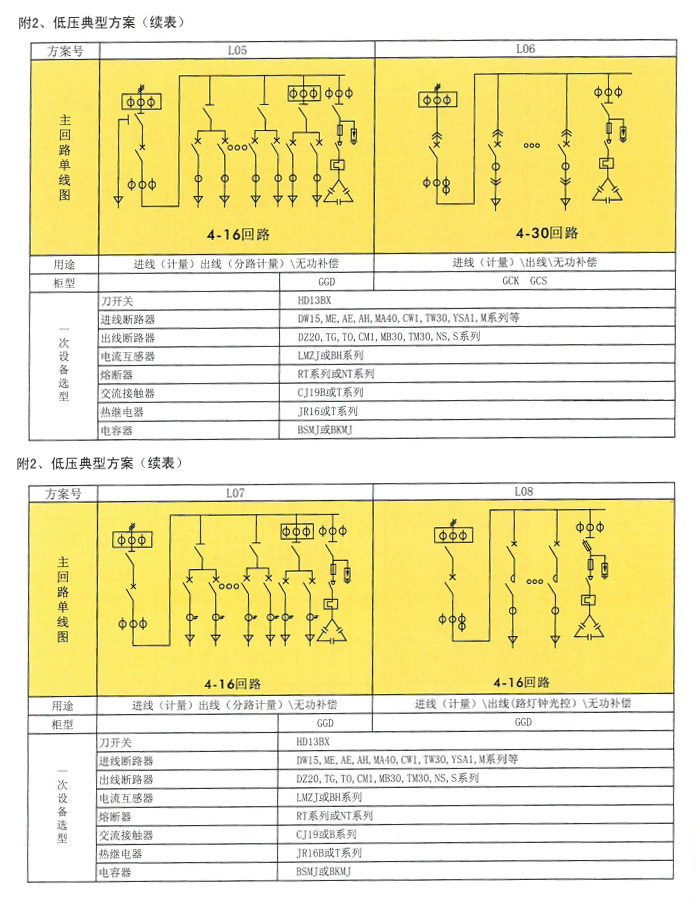

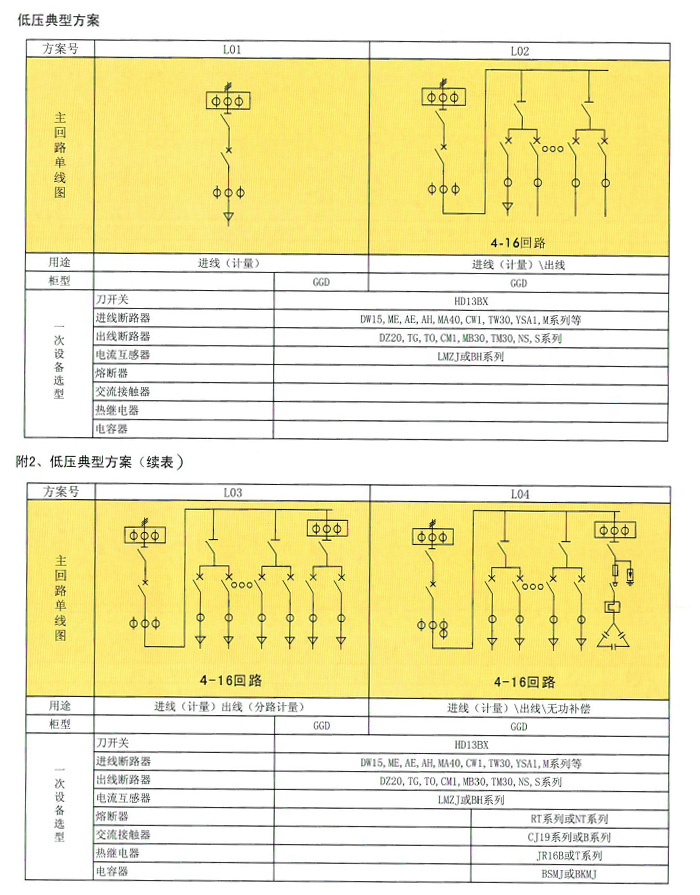

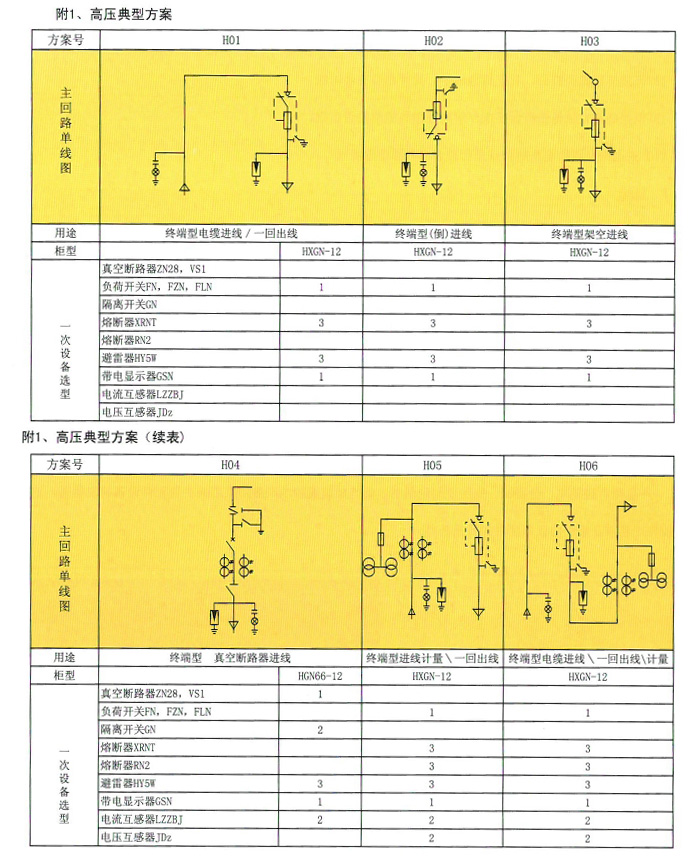

◆一次方案圖

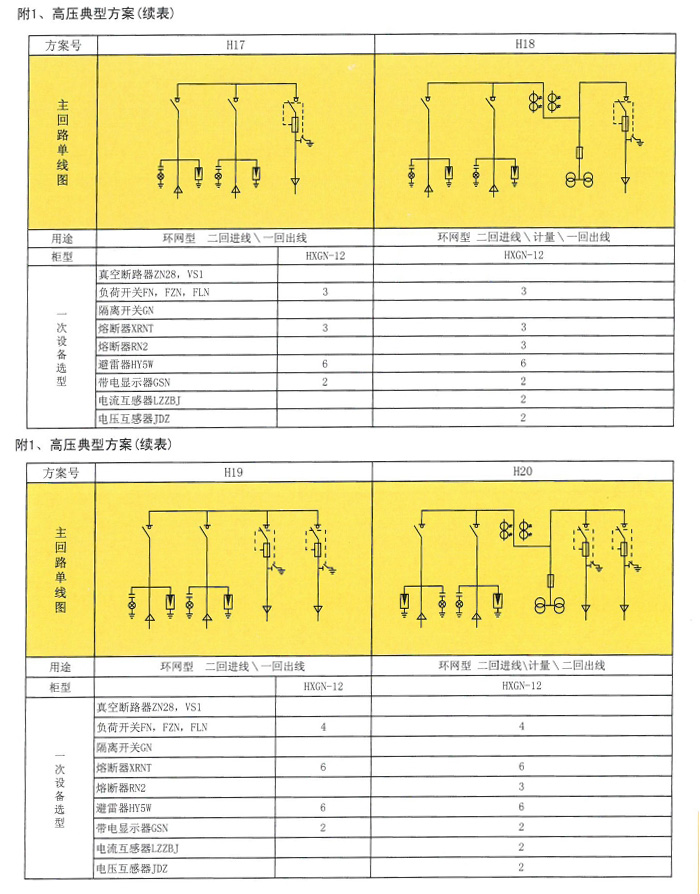

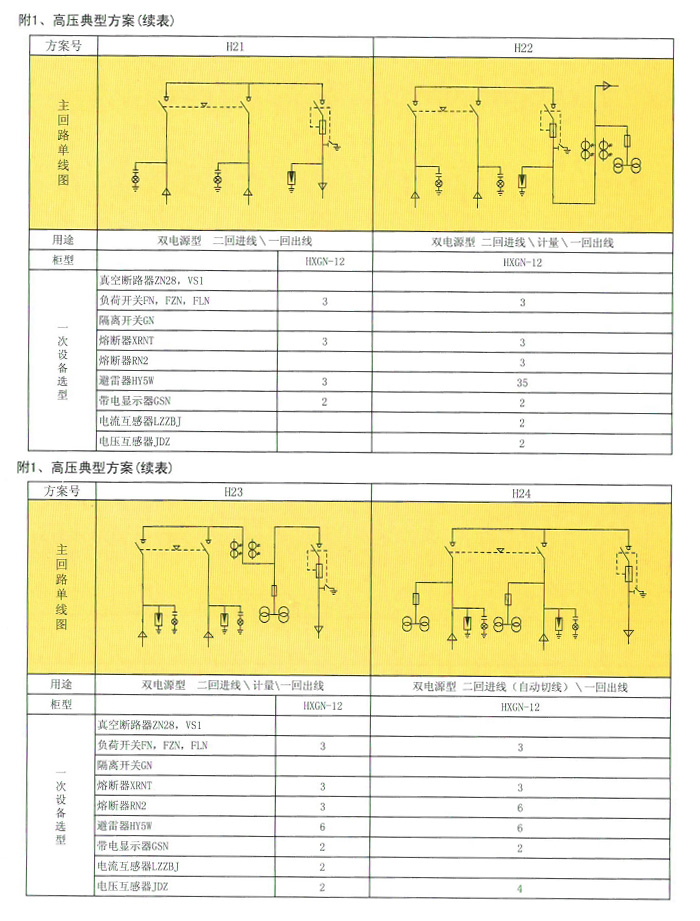

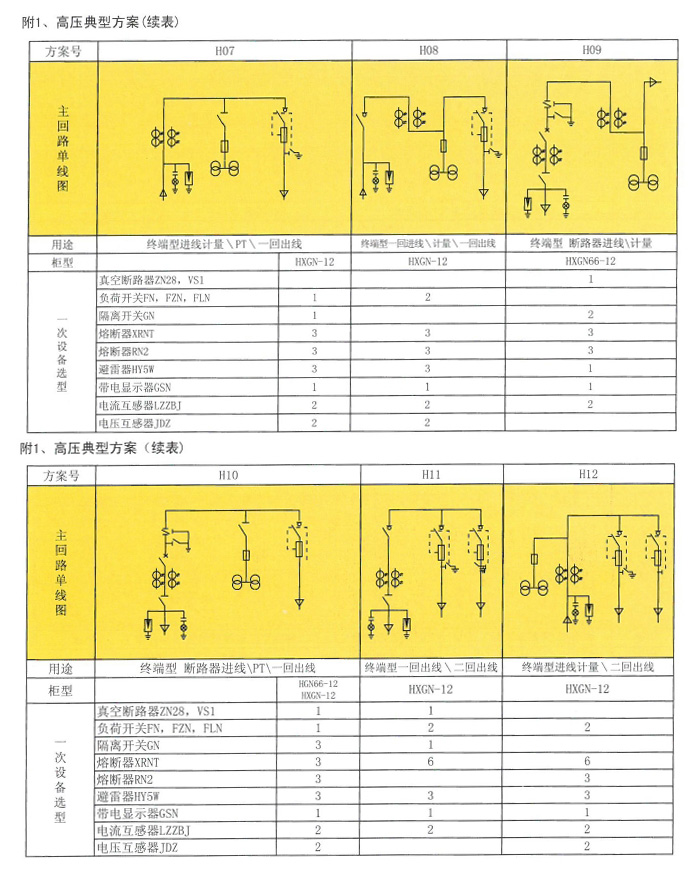

　　變電站高壓側一次方案參見附1,低壓側一次方案參見附2

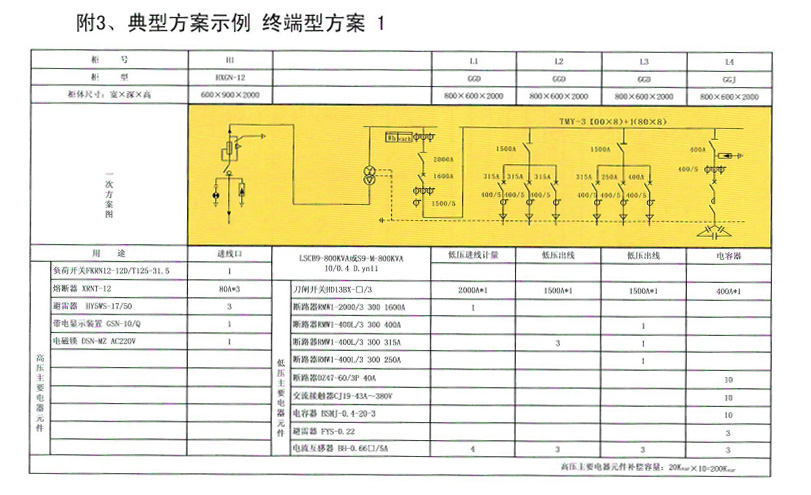

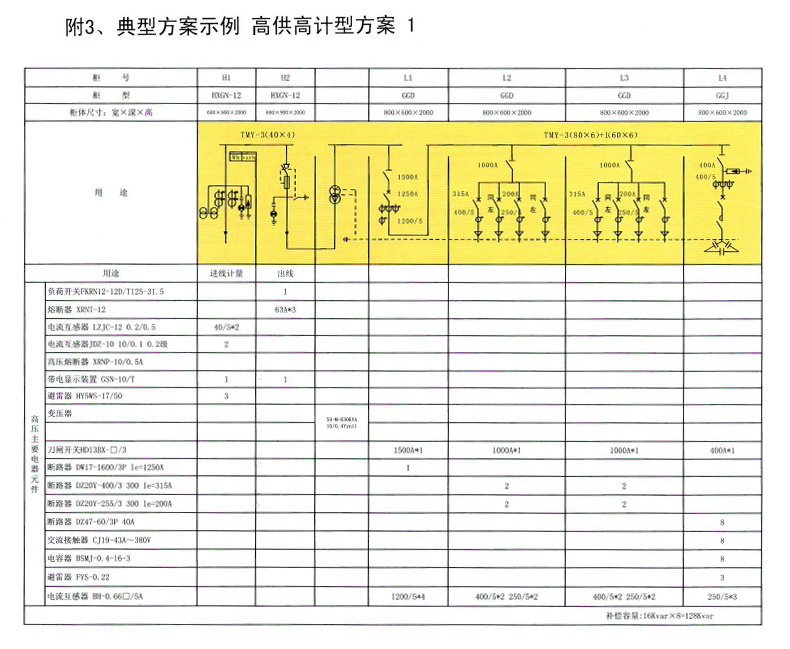

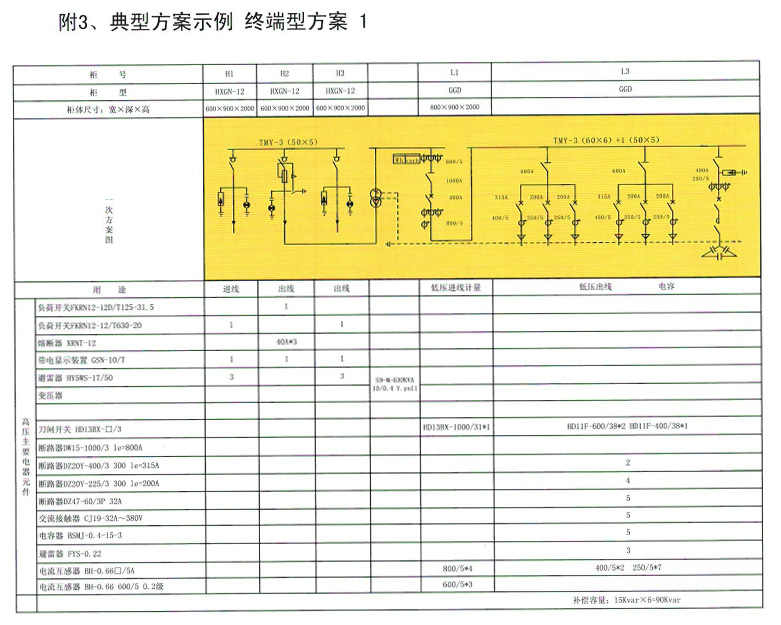

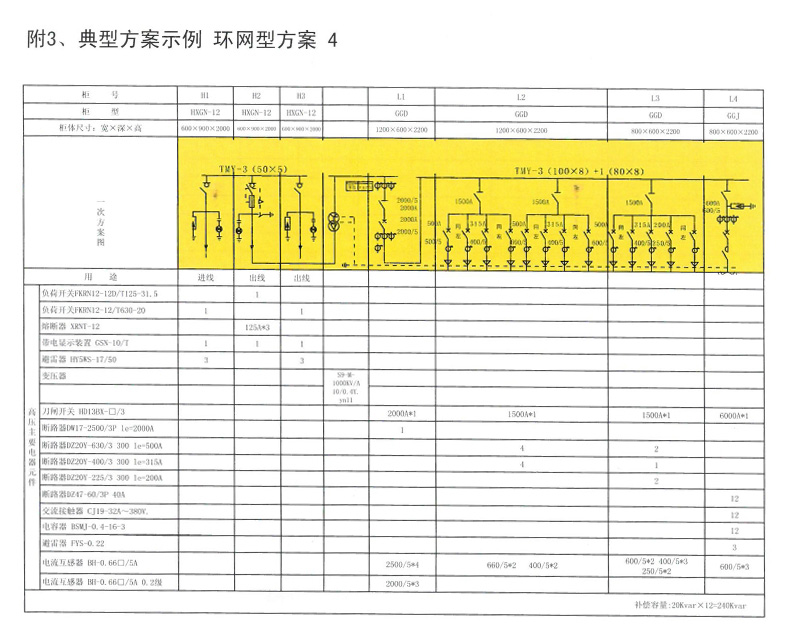

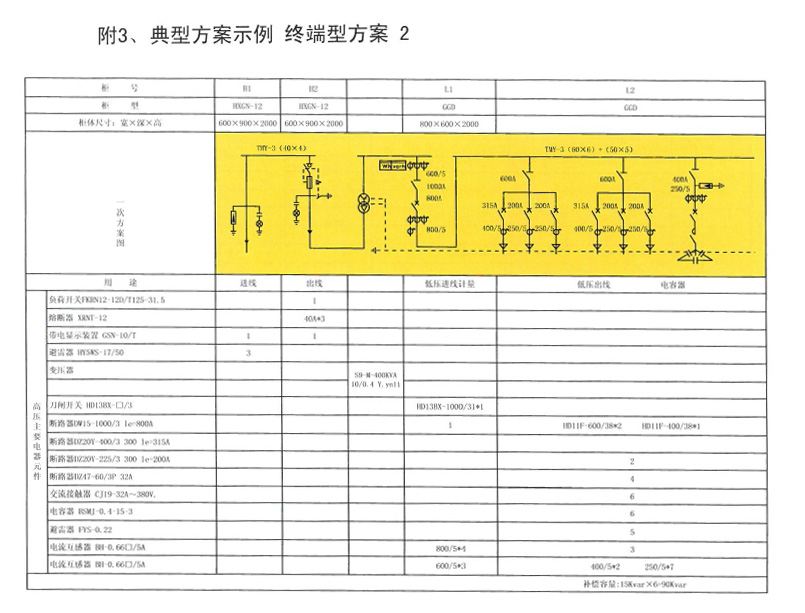

◆典型方案示例圖

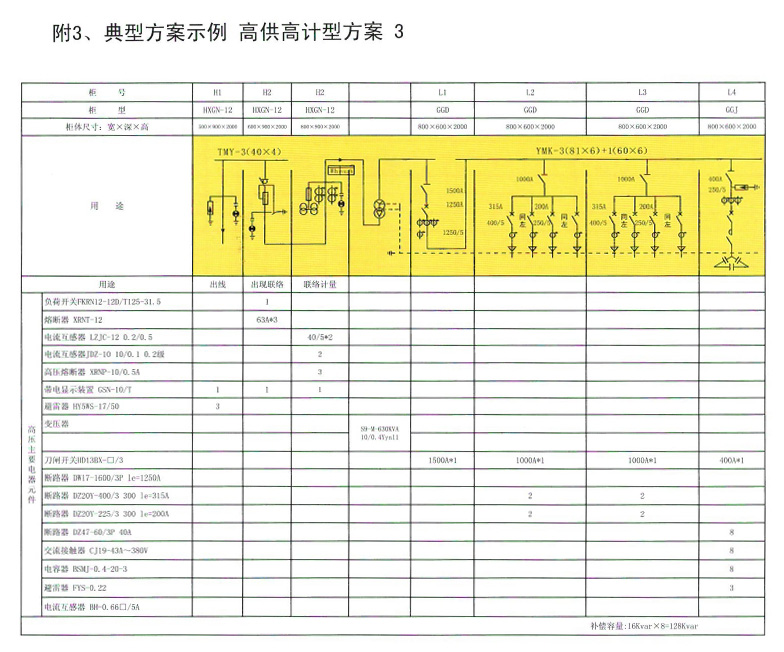

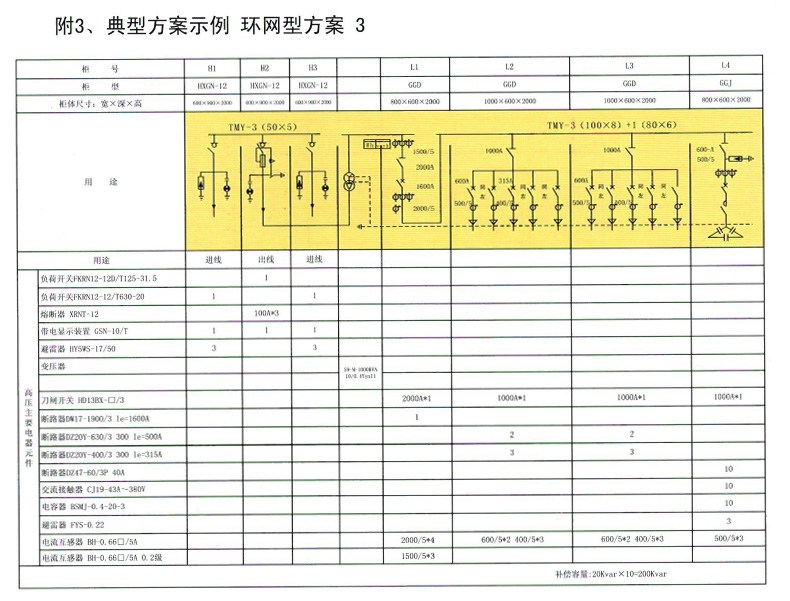

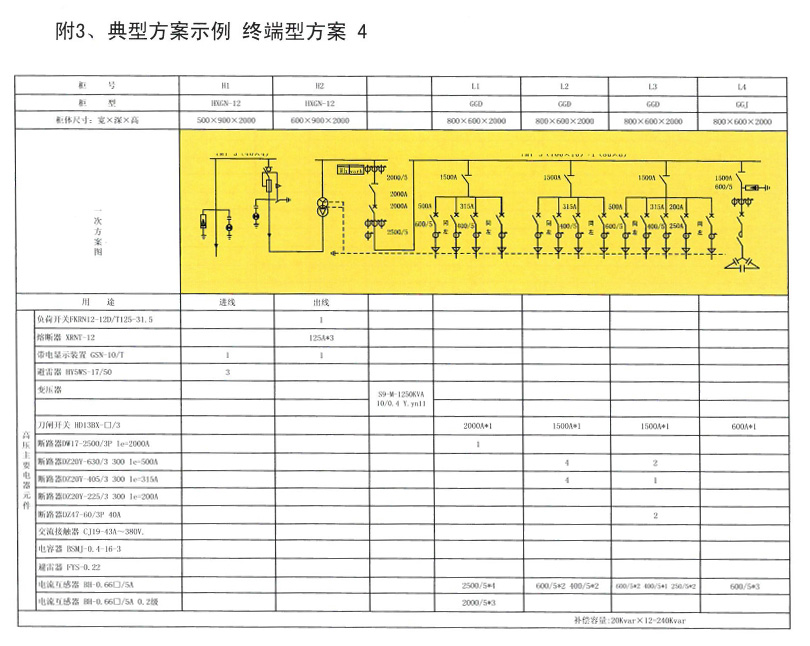

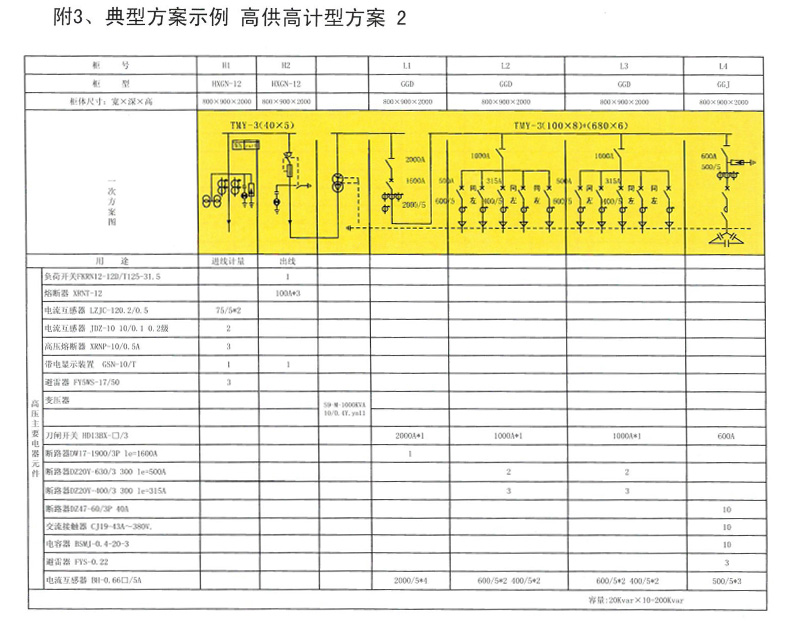

　　典型方案示例圖參見附3

◆基礎與平面布置圖

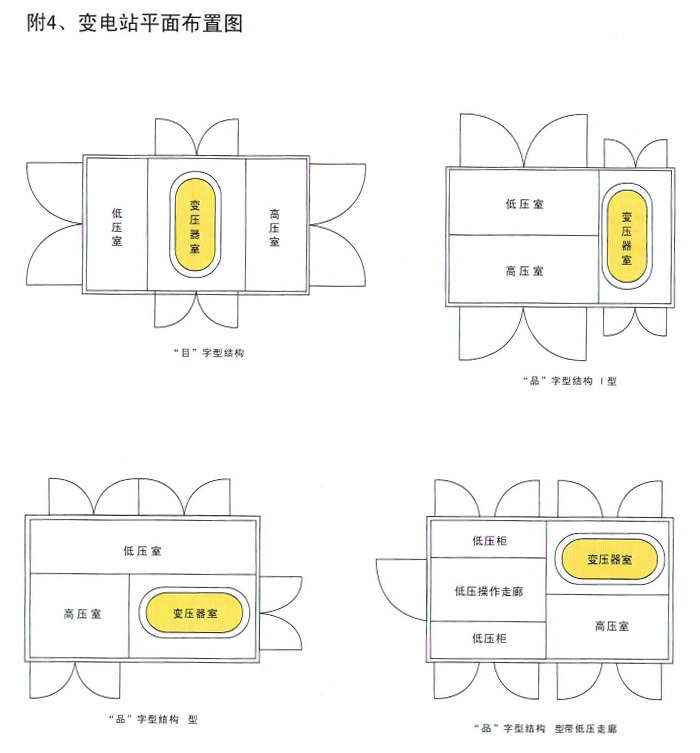

　　變電站基礎圖參見附5；變電站平面布置參見附4,用戶可根據需要選用

◆安裝、使用與維修

　　智能型一體化變電站在安裝、驗收、交接性試驗、運行與維護等方面除電力部門要求執行的各項規定外，還注意以下事項

　　A、用戶收貨時應按有關規定仔細檢查,對于不馬上安裝的產品,應按正常使用條件規定,存放于適當?shù)膱鏊?/div>

　　B、產品應采用專用吊具底部起吊,如圖3

　　C、產品水平安放在事先做好的基礎上,然后將產品底座與基礎之間的縫隙用水泥沙漿抹封,以免雨水進入電纜室,通過高、低壓室的底封板接入高、低壓電纜

　　D、產品安裝就位后應做好可靠接地；電站底座槽鋼上的兩個主接地端子、變壓器中性點及外殼、避雷器下樁頭等均應分別由安裝部門接地，所有接地應共用一組接地裝置,其接地電阻應小于4歐姆,從接地網引至本產品的接地引線應不少于兩條

　　E、產品在安裝完畢或維修后,投運前應進行如下項目的檢驗和試驗

　　(1)變電站內是否清潔

　　(2)操作機構是否靈活

　　(3)主要電器的通斷是否靈活可靠

　　(4)電器輔助觸的通斷是否可靠準確

　　(5)表計及繼電器動作是否準確

　　(6)儀表及互感器的變比及接線極性是否正確

　　(7)所有電器安裝螺母是否擰緊,安裝是否牢固可靠

　　(8)母線連接是否良好,其支撐絕緣子,夾件是否安裝可靠

　　(9)電器的整定值是否符合要求,熔斷器熔芯規格是否正確

　　(10主電路及輔助電路的接點是否符合電氣原理圖要求

　　F、維修
