電纜橋架

PQJ-T型梯級式電纜橋架式根據國內外有關資料及我廠同類產品改進而成。它具有重量輕、成本低、造型別具、安裝方便、散熱、透氣性好等優點，它適用于一般直徑較大電纜的敷設，特別適應于高、低壓動力電纜的敷設。

零售價

0.0

元

市場價

0.0

元

瀏覽量:

1050

產品編號

所屬分類

電纜橋架

數量

庫存:



產品描述

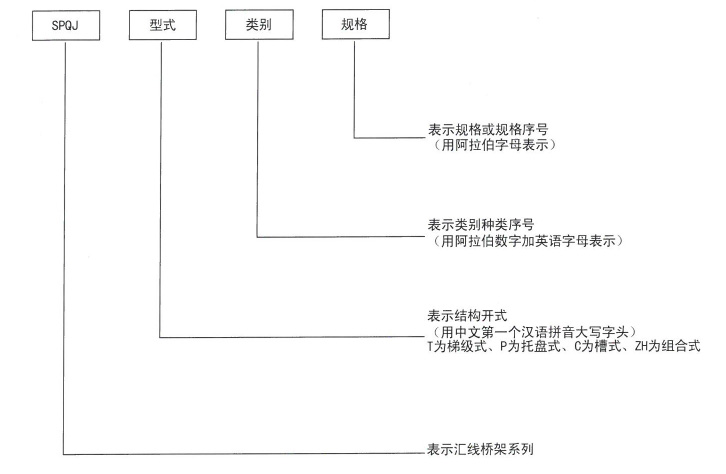

◆電纜橋架型號表示方法

*注：此樣本中支架部分型號與舊樣本型號略有更改，但兩型號同樣可以訂貨。

◆電纜橋架的選擇、安裝、空間布置示意圖

*電纜橋架的選擇與安裝

　　(一)、適用范圍

　　SPQJ系列電纜橋架適用于電壓在10千伏以下的電力電纜，以及控制電纜，照明配線等室內、室外架空電纜溝隧道的敷設。

　　(二)、結構特點與安裝

　　SPQJ系列電纜橋架具有品種全、應用廣、強度大、結構輕、造價低、施工簡單、配線靈活、安裝標準、外形美觀的特點，對您處的技術改進、擴充電纜、維護檢修帶來方便。

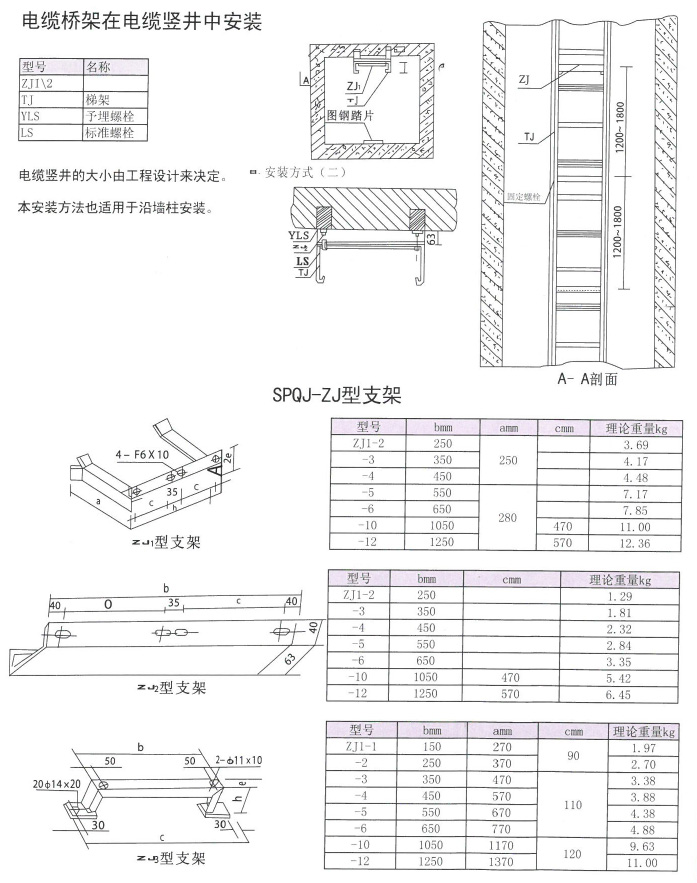

　　SPQJ系列電纜橋架的安裝可因地制宜。可隨工藝管道架空敷設；樓板、梁下吊裝、室內外墻壁、柱壁、隧道、電纜溝壁上的側裝，還可在露天立柱或支墩上安裝。大型多層橋架吊裝或立裝時，應盡量采用工字鋼立柱兩側對稱敷設。

　　SPQJ系列電纜橋架可水平、垂直敷設；可轉角、T字形、十字形分支；可調寬、調高、變徑。

　　(三)、電纜在電纜橋架上的層次安排：

　　1.電纜橋架層次排列應是弱電流控制電纜在最上層，接著是一般控制電纜，低壓動力電纜，高壓動力電纜依次往下排列。(見下表)這種排列有利于屏蔽干擾、電力電纜冷卻，方便于施工。

　　2.各層電纜桁架層間的距離為：

　　控制電纜≥200MM　　　動力電纜≥300MM　　　機械化敷設電纜≥400MM

　　(四)、電纜橋架的尺寸選擇與計算：

　　電纜橋架的載荷G總的計算

　　G總=n1q1+n2q2+n3q3+……

　　式中：q1、q2、q3……為各電纜每單位長度的重量（kg/m）

　　n1、n2、n3……為相應電纜的根數

　　G應小于電纜橋架的允許載荷（參照裁荷曲線圖表）

　　當電纜橋架在室外或帶護罩時,還應計入水載和風載等因素。

　　電纜橋架寬度b的計算

　　1.電力電纜

　　b=n1(d1+k1)+n2(d2+k2)+n3(d3+k3)+……

　　式中：d1、d2、d3……為各電纜直徑

　　n1、n2、n3…為相應電纜直徑的根數

　　k1、k2、k3……為電纜間距(K值最小不應小于d/4)

　　2.控制電纜橋架寬度b的計算：(一般電纜橋架的填充率取40%左右)

　　式中：h為電纜橋架凈高

　　(五)、注意事項：

1.SPQJ型電纜橋架裝置的最大載荷，支撐間距應小于允許載荷和支撐跨距。

2.選擇電纜橋架的寬度時應留有一定的備用空位，以便為今后增添電纜用。

3.當電力電纜和控制電聯較少時，可同一電纜橋架安裝，但中間要用隔板；將電力電纜和控制電纜隔開敷設。

4.電纜橋架水平敷設時，橋架之間的連接頭應盡量設置在跨路的1/4左右處。水平走向的電纜每隔2米左右固定一下，垂直走向的電纜每隔1.5米左右固定一下。

5.電纜橋架裝置應有可能接地。如利用橋架作為接地干線，應將毎層橋架的端部用16mm2軟銅線聯接(并聯)起來，與總接地干線相通，長距離得電纜橋架毎隔30～50米接地一次。本廠各連接板的電阻值均小于3×10-4歐，可保安全使用。

6.電纜橋架裝置除需屏蔽保護罩外，在室外安裝時應在其頂層加裝保護罩，防止日曬雨淋。對如需焊接安裝時，焊件四周的焊縫厚度不得小于母材的厚度，焊口必須防腐處理。

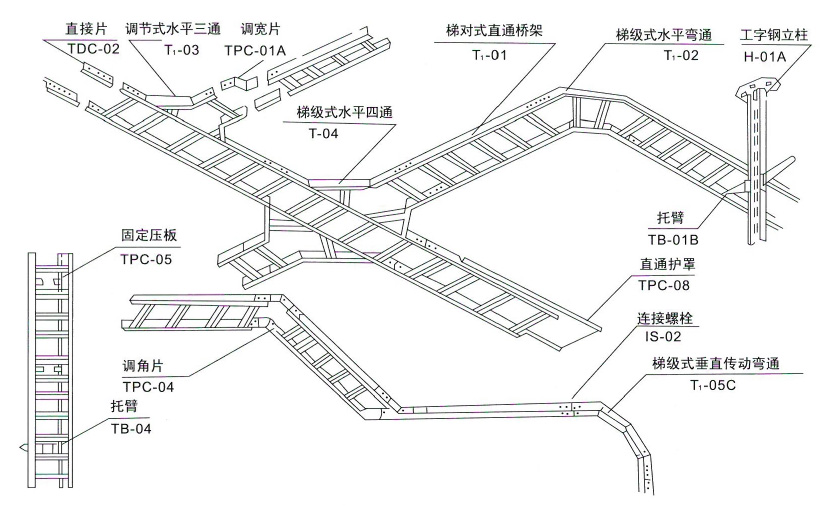

梯級式桁架空間布置示意圖

托盤式橋架空間布置示意圖

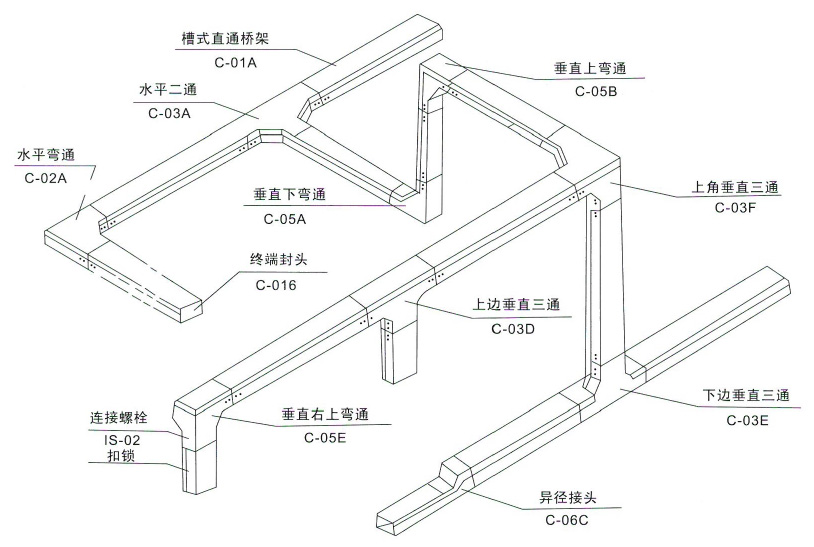

槽式橋架空間布置示意圖

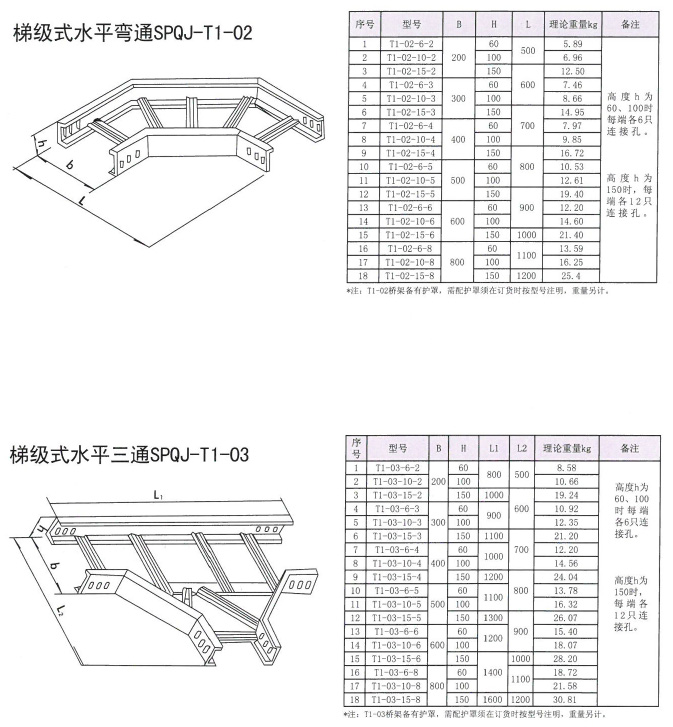

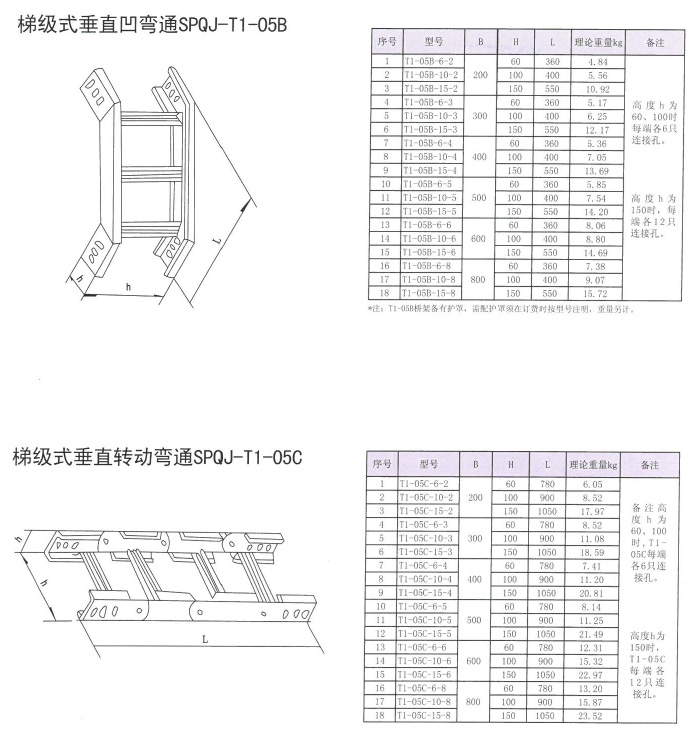

◆梯級式電纜橋架

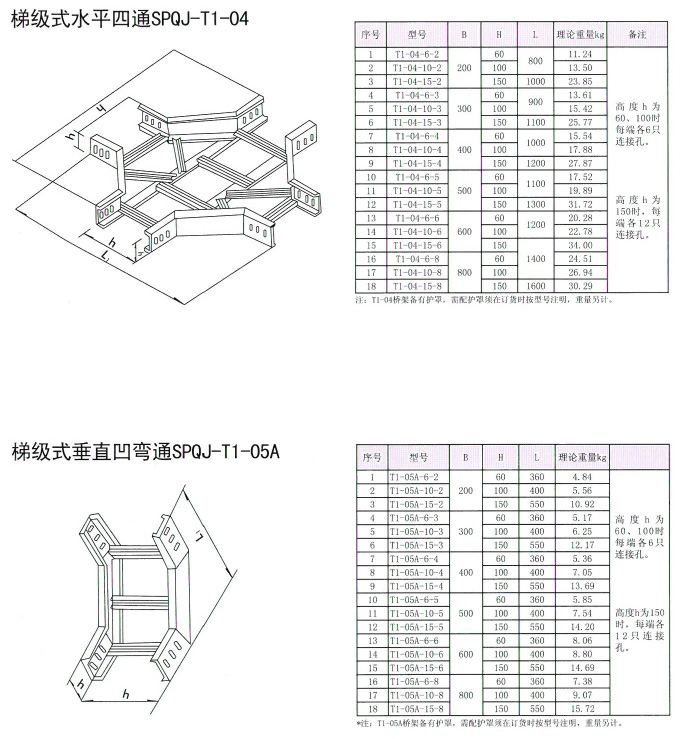

　　SPQJ-T型梯級式電纜橋架式根據國內外有關資料及我廠同類產品改進而成。它具有重量輕、成本低、造型別具、安裝方便、散熱、透氣性好等優點，它適用于一般直徑較大電纜的敷設，特別適應于高、低壓動力電纜的敷設。

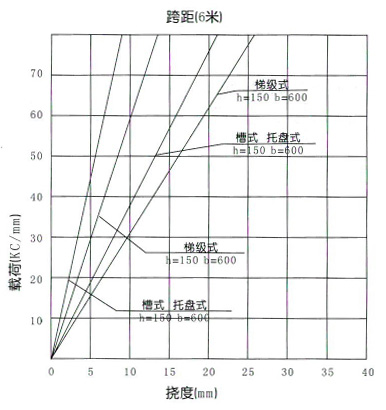

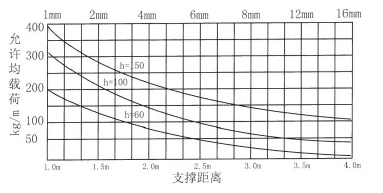

　　梯級式電纜橋架在不同跨距下最大允許均布載荷及變形量見下圖

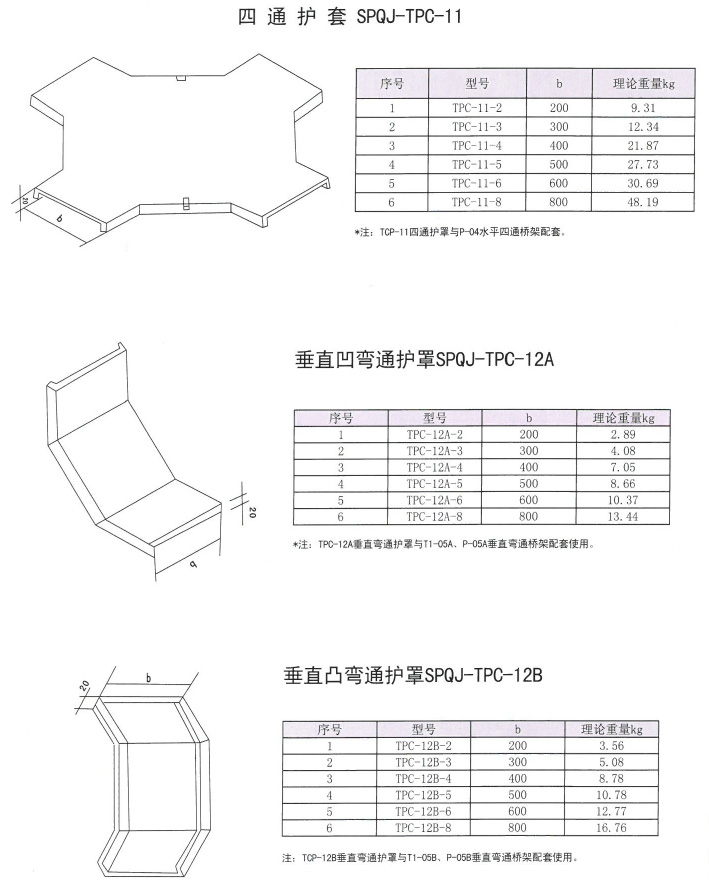

　　梯級式電纜橋架備有護罩。需要配護罩時可在訂貨時注明或按照護罩型號訂貨，其所有配件與托盤式、槽式橋架通用。

　　梯級式電纜橋架其表面處理分為靜電噴塑、鍍鋅、噴漆三種，在重腐蝕環境中可特殊防腐處理。噴塑為保證可靠接地，需用接地板(片)。

　　用戶所需梯級式電纜橋架如超出本標準范圍的品種規格，亦可來圖，來函或面洽，我廠盡可能滿足您的需要。

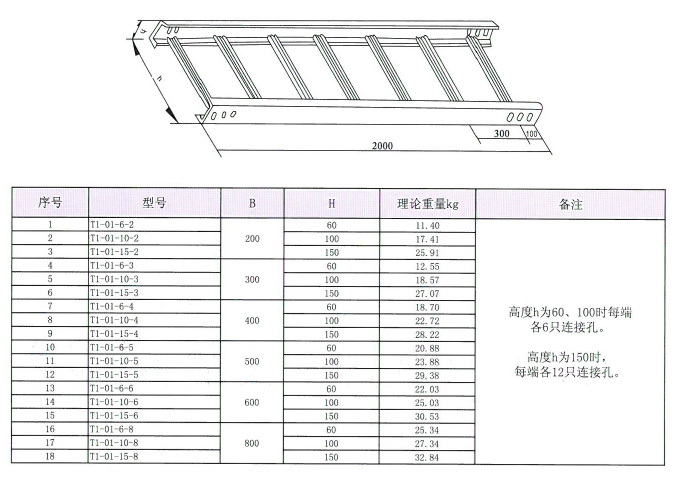

梯級式直通橋架　SPQJ-T1-01

*注：T1-01橋架備有護罩，需配護罩須在訂貨時按型號注明，重量另計。

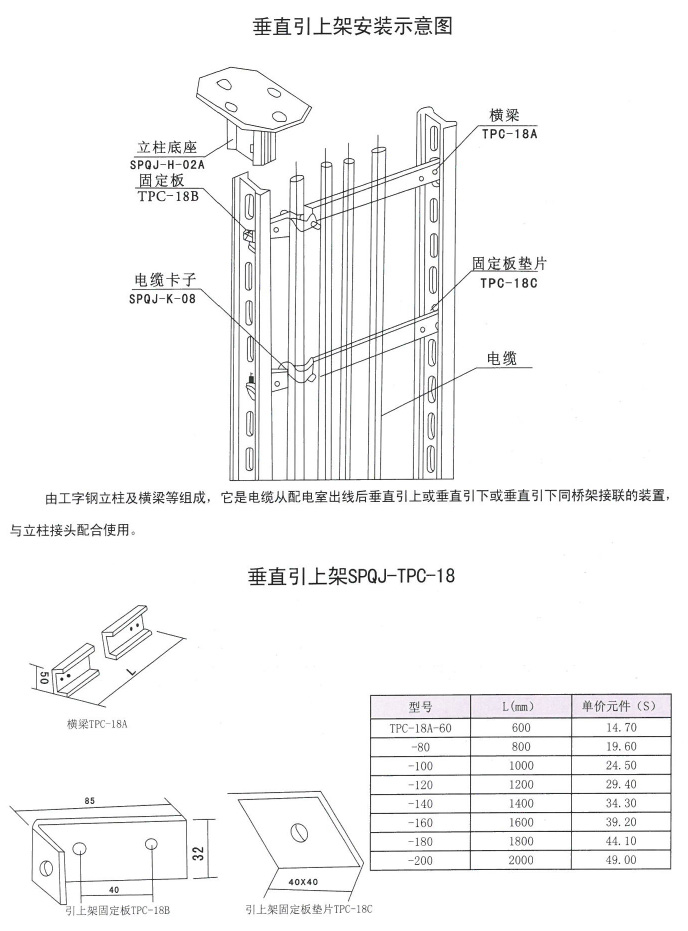

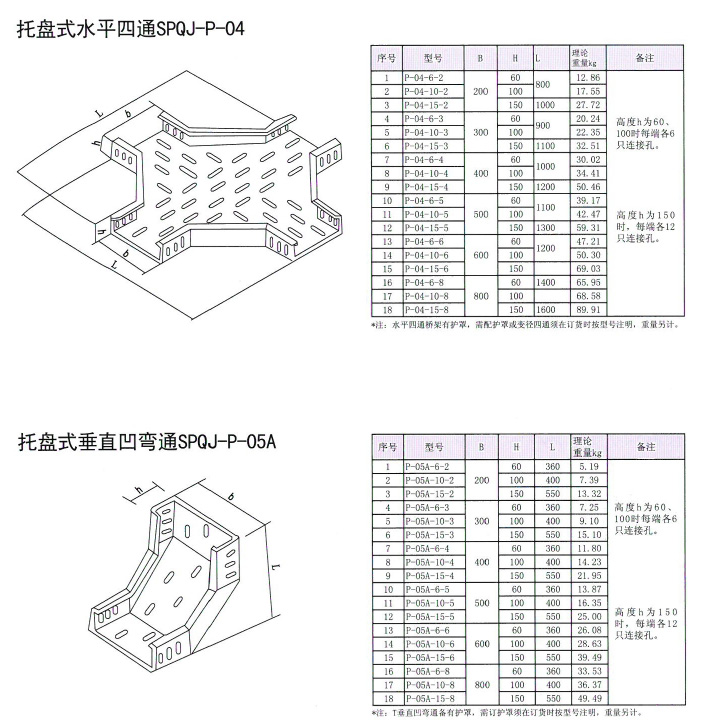

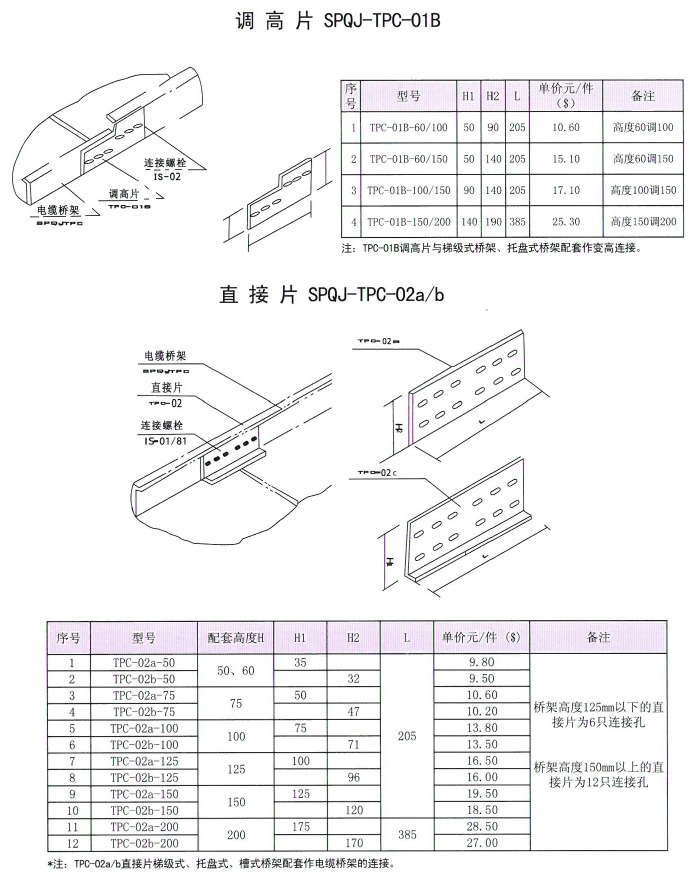

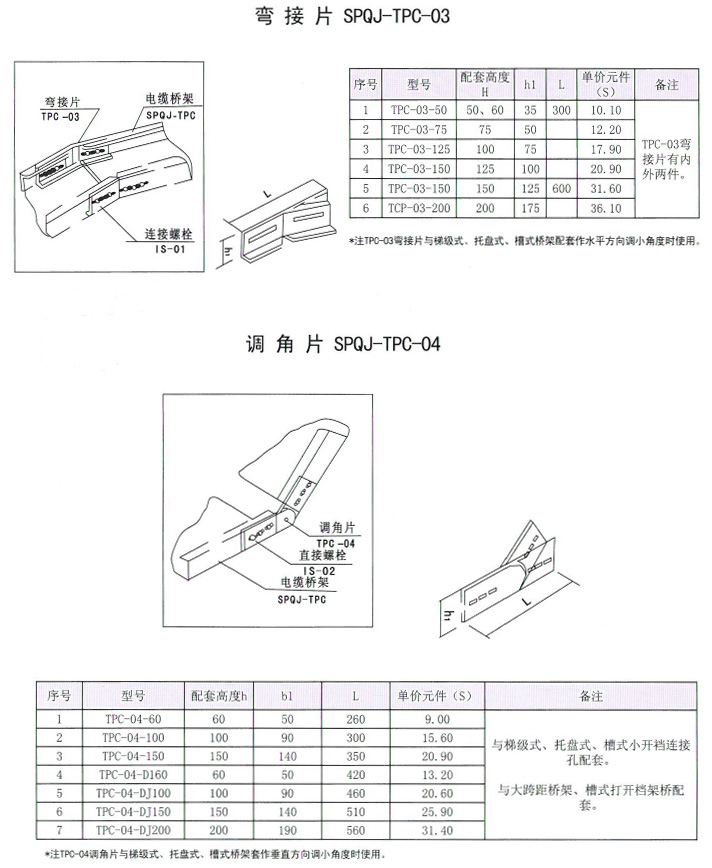

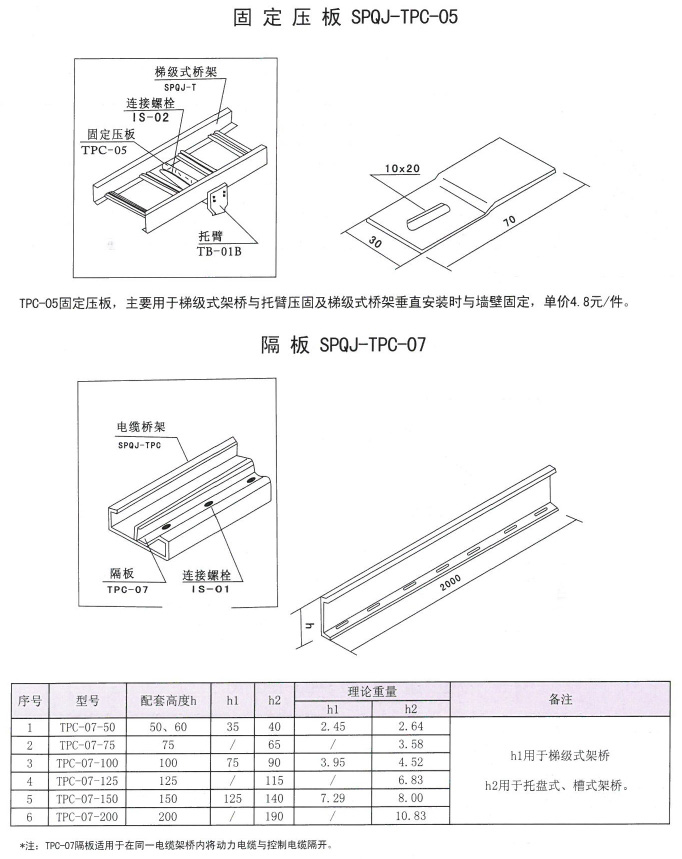

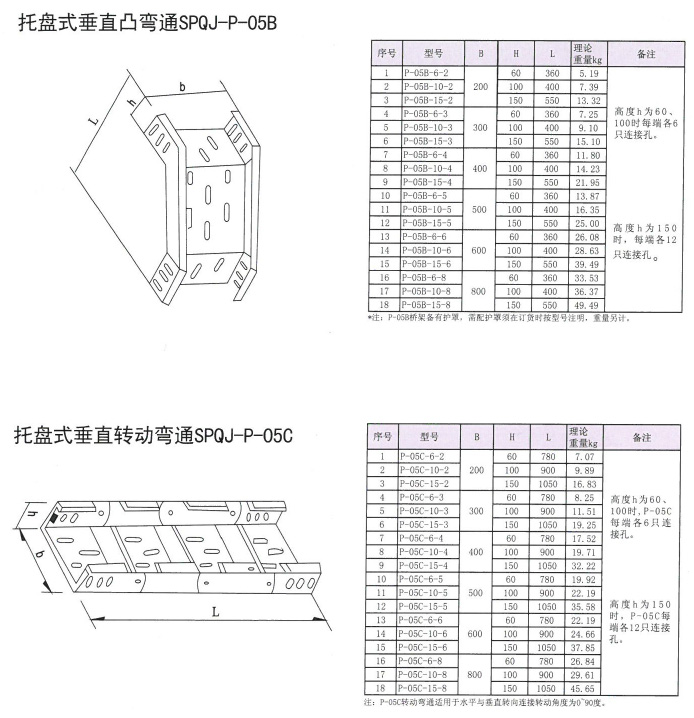

◆托盤式電纜橋架

　　托盤式電纜橋架是石油、化工、電力、輕工、電視、電訊等方面應用最廣泛的一種。它具有重量輕、載荷大、造型美觀、結構簡單、安裝方便等優點。它媽適用動力電纜的安裝，也適用于控制電纜的敷設。

　　托盤式電纜橋架在不同跨距下最大允許均布栽荷及變形量見下圖：

　　托盤式電纜橋架其表面處理分為鍍鋅、噴塑和噴漆三種，在重腐蝕環境中可特殊防腐處理。用噴塑處理時，考慮可靠接地，需用接地排。

　　托盤式電纜橋架備有護罩，需要配護罩是可在訂貨時注明或按照護罩型號訂貨，其所有配件與梯級式、槽式橋架通用。

　　本標準之外的規格，用戶可根據自己的需要來圖、來函或面洽訂貨。

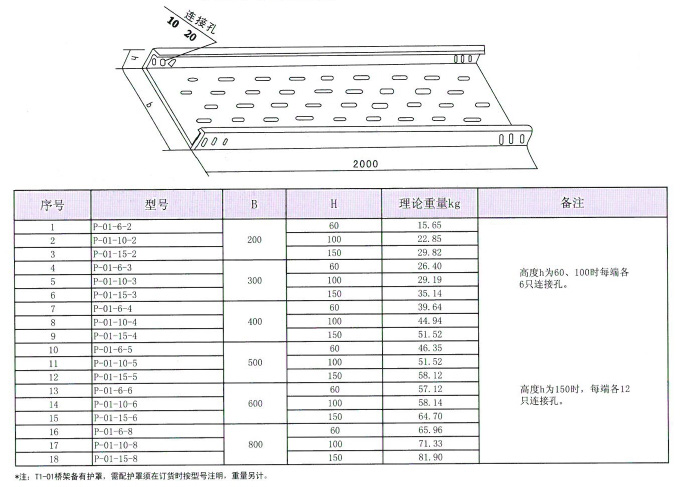

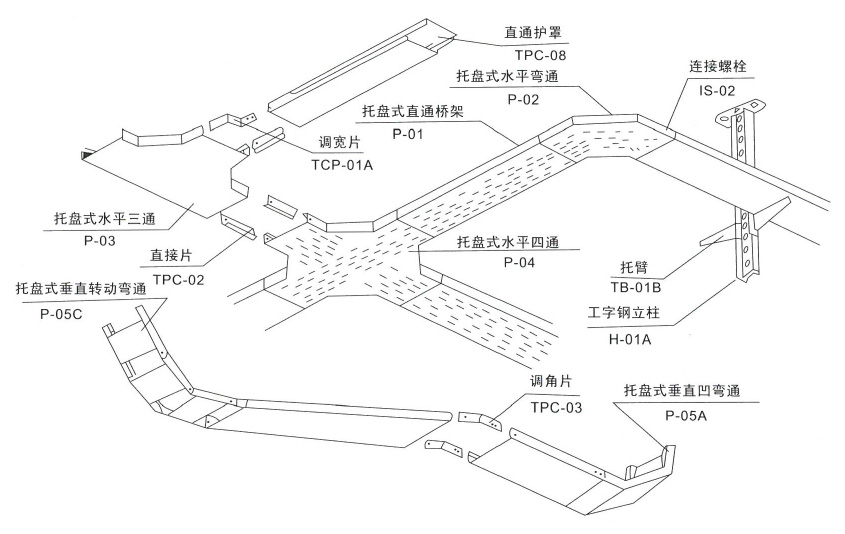

托盤式直通橋架SPQJ-P-01

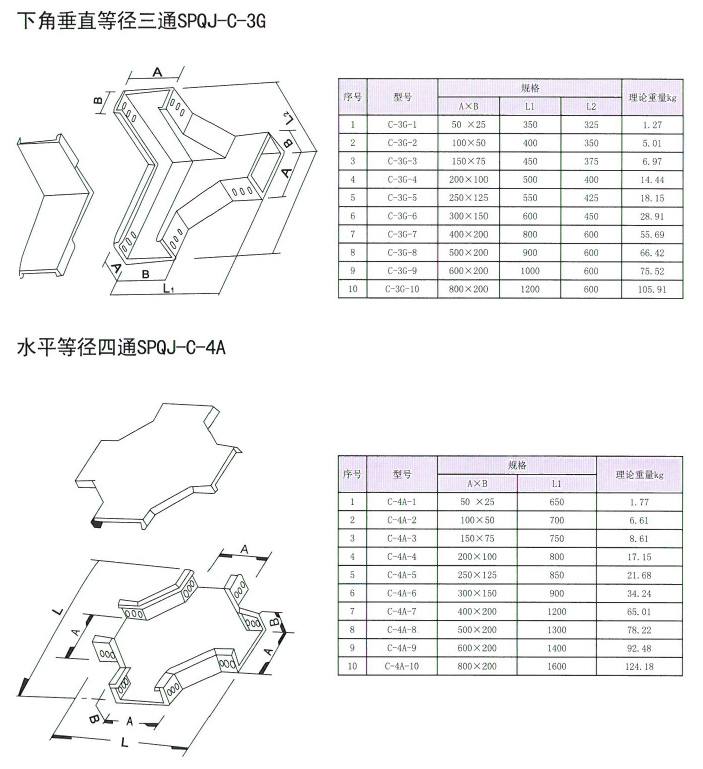

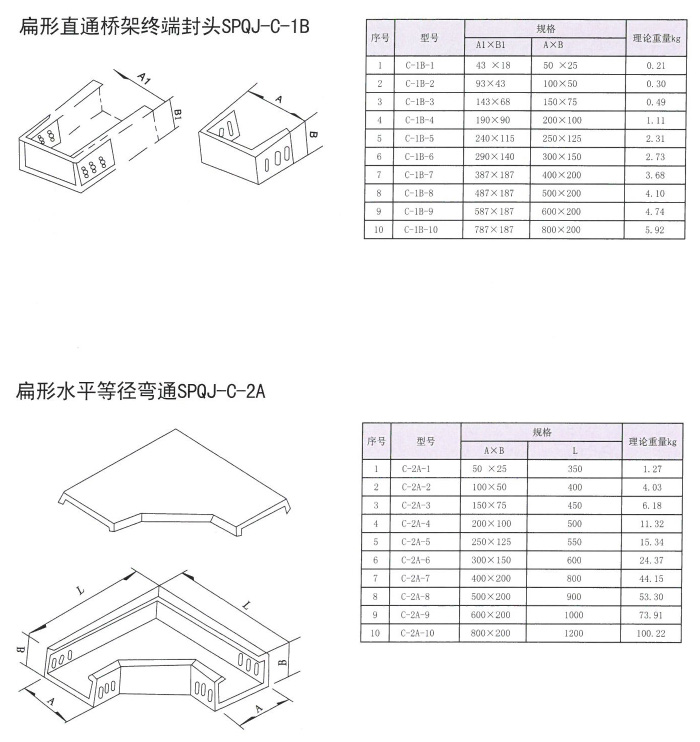

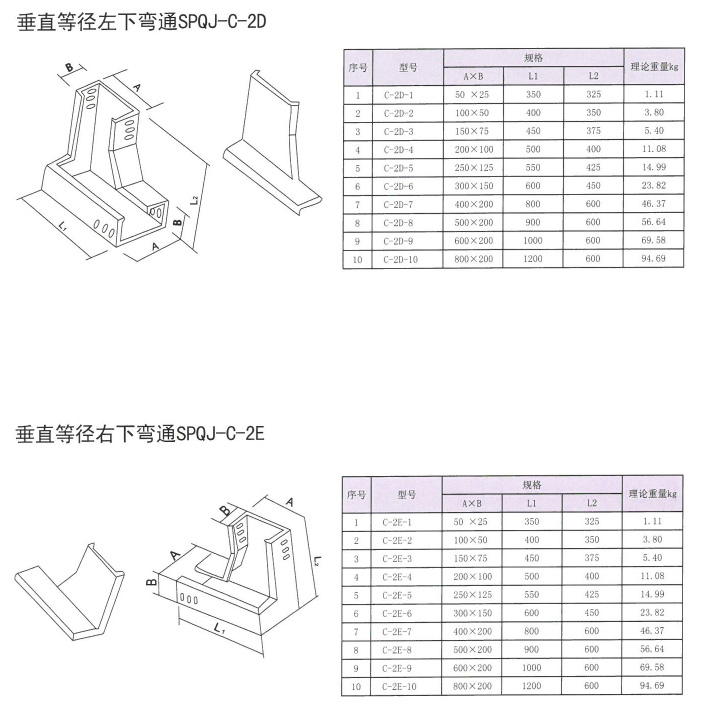

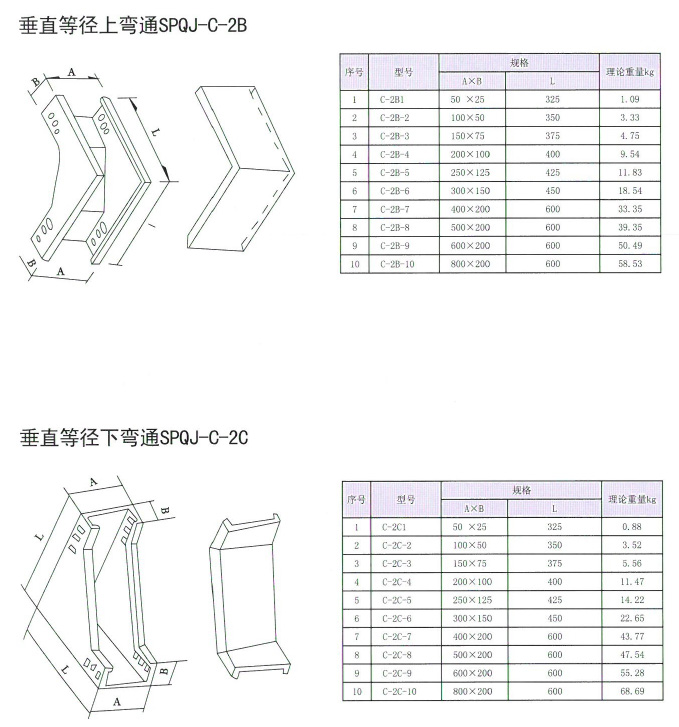

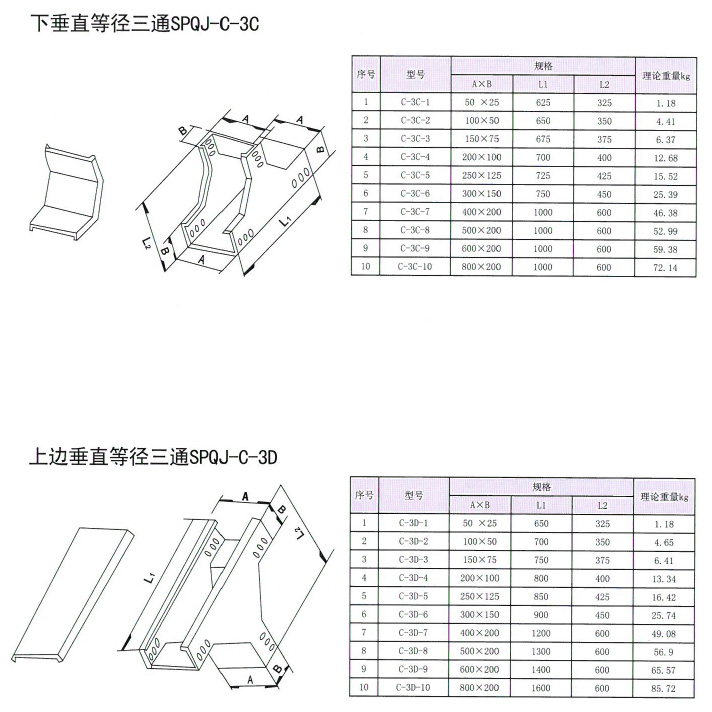

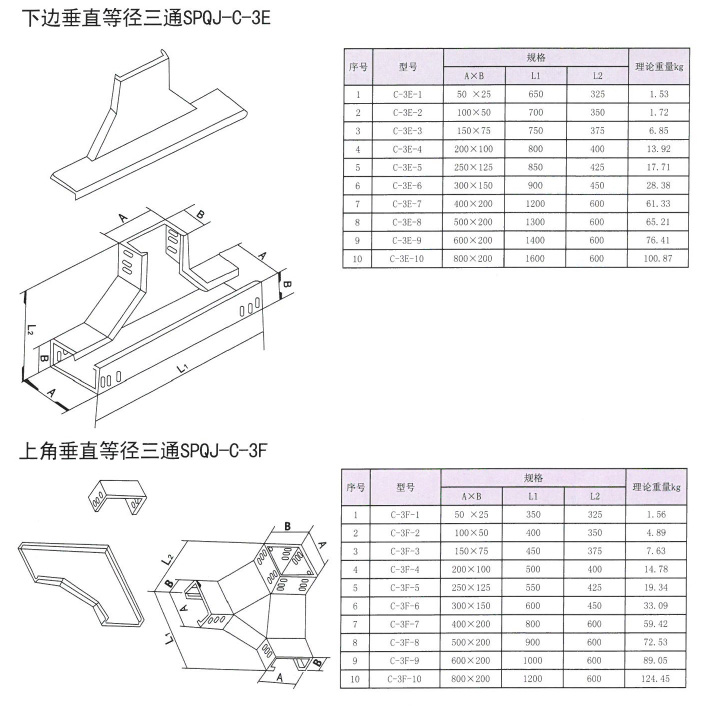

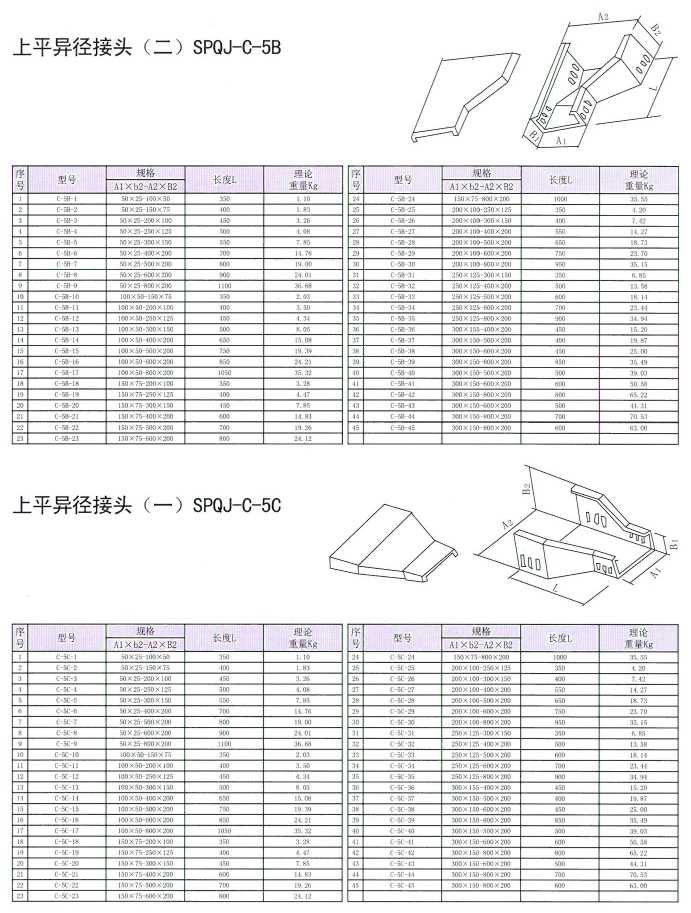

◆槽式電纜橋架

　　槽式電纜橋架是一種全封閉型電纜橋架，它最適用于計算機電纜、通信電纜、熱電偶電纜及其它高靈敏系統的控制電纜等。它對控制電纜的屏蔽干擾和重腐蝕環境中電纜的防護都有較好的效果。考慮槽式直通作屏蔽時，表面處理用鍍鋅。

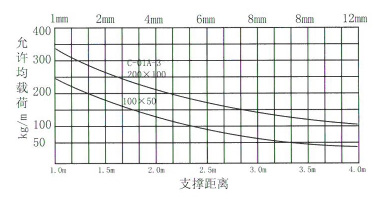

　　槽式電纜橋架在不同跨距下最大允許均布載荷及變形量見下圖

　　槽式電纜橋架的護罩隨槽體配套供貨、其他配件與梯級式、托盤式橋架通用。

　　用戶如需槽式電纜橋架的其他品種規格可來圖、來函或面洽訂貨。

　　槽式直通表面處理分為鍍鋅、噴塑和噴漆三種，用噴塑時請接地板。

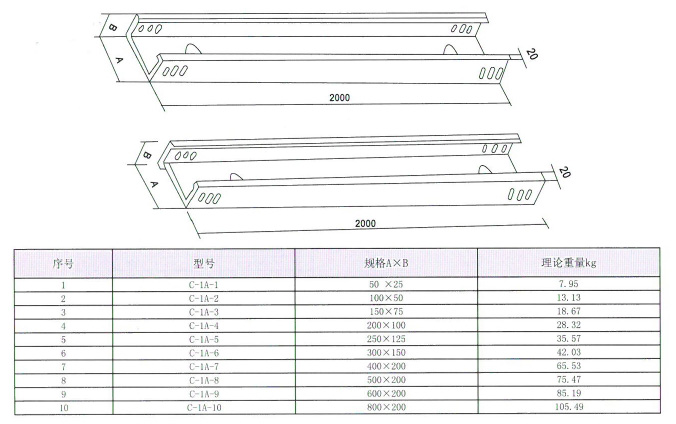

槽式扁形直通橋架SPQJ-C-1A

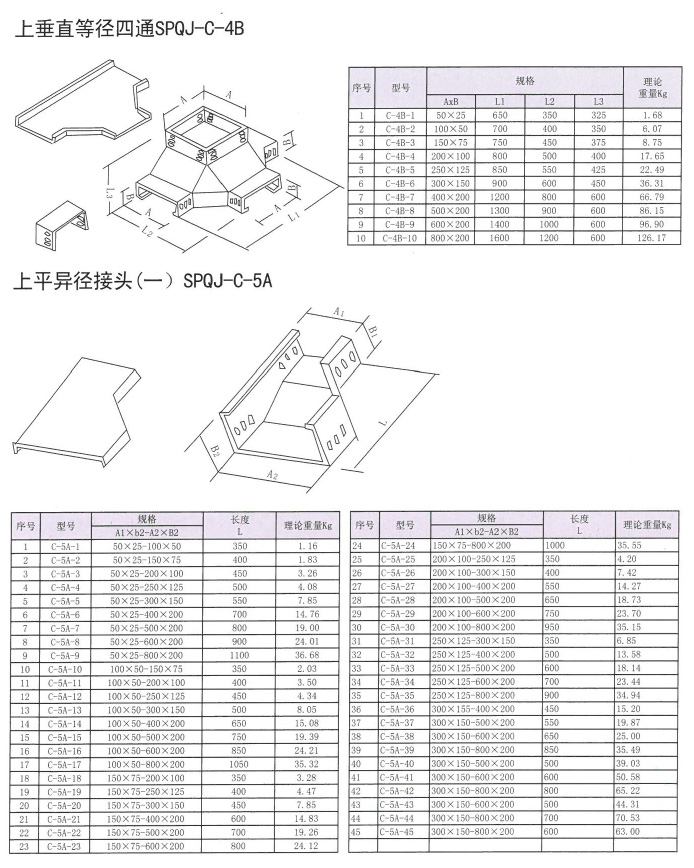

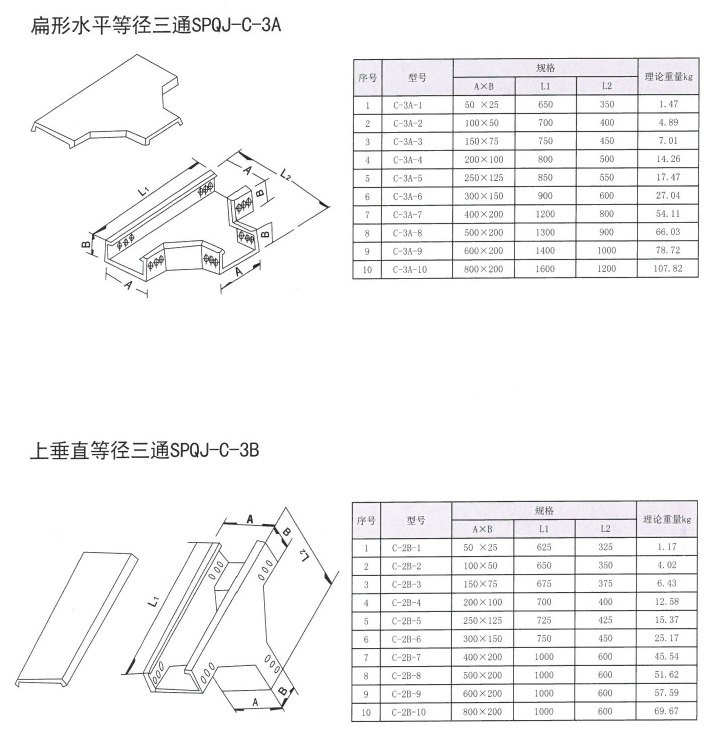

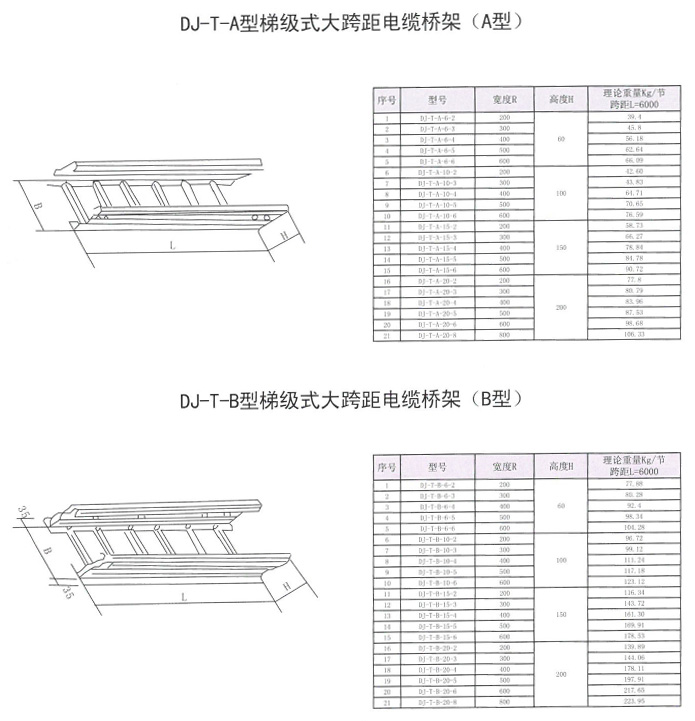

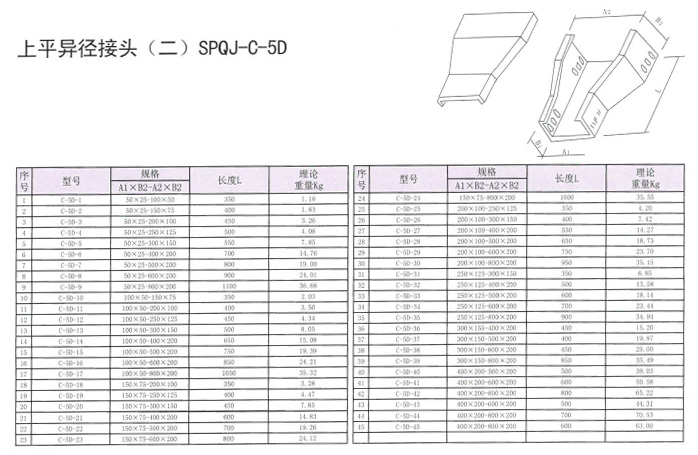

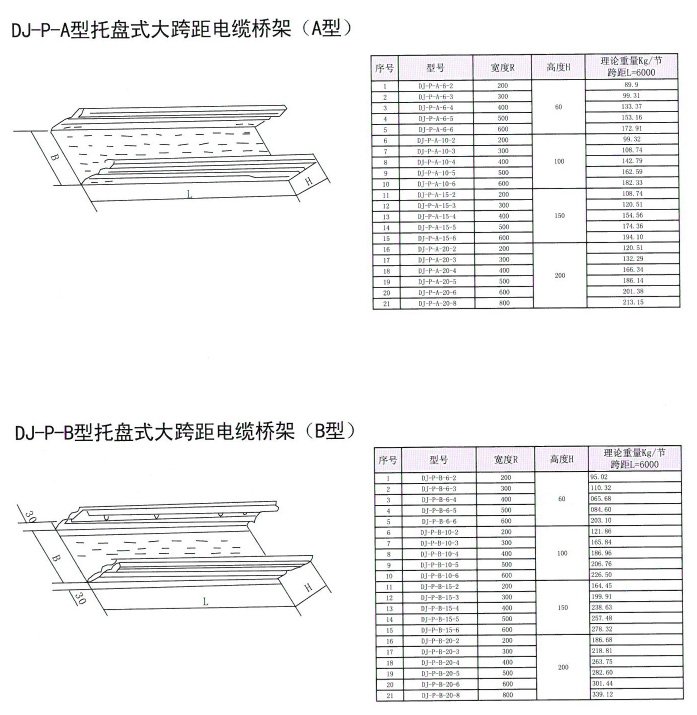

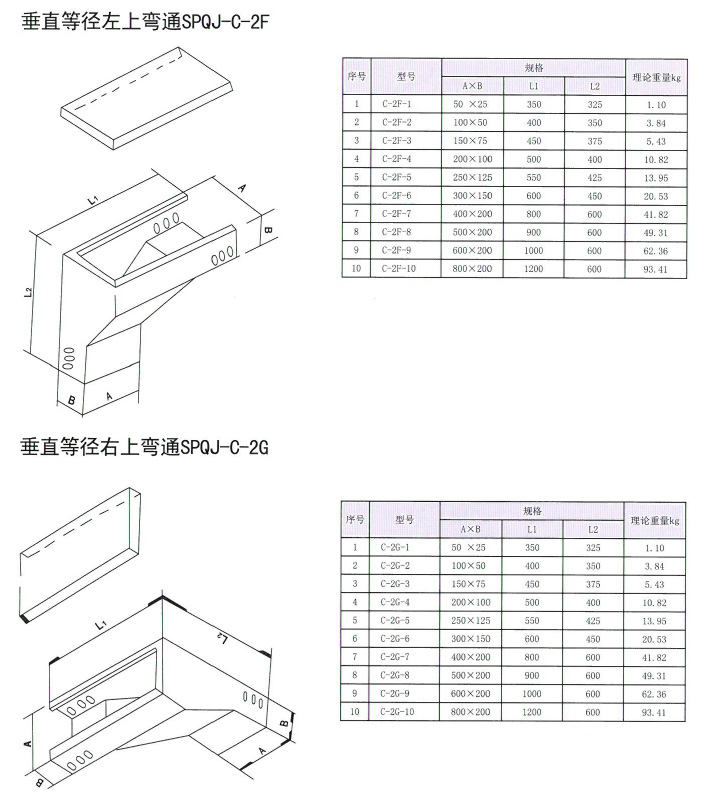

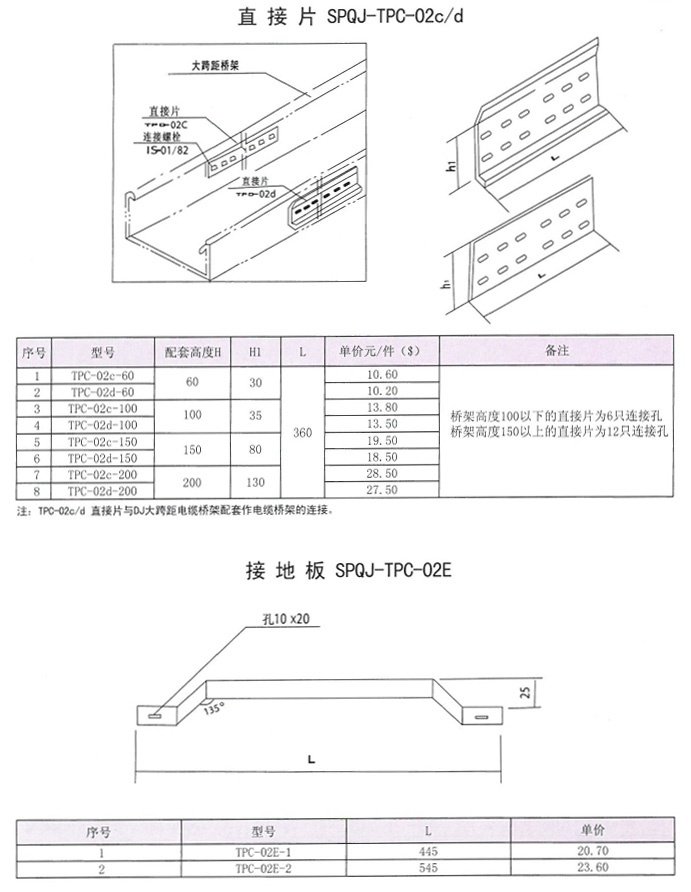

◆DJ型大跨距電纜架

　　1.DJ型大跨距匯線橋架可分為梯級式、托盤式、槽式、分用T.P.C表示。

　　2.梯級式匯線橋架具有良好的通分性能，不防塵不防干擾。槽式、托盤式匯線橋架具有防塵、防干擾性能。

　　3.支撐間距≤6mm，當跨距＞6mm時可接受特殊訂貨。

　　4.槽式、托盤式、梯級式載荷性能參照下圖。

　　5.櫓式、托盤式、梯級式蓋板重量另計，B型蓋板需加寬60mm。

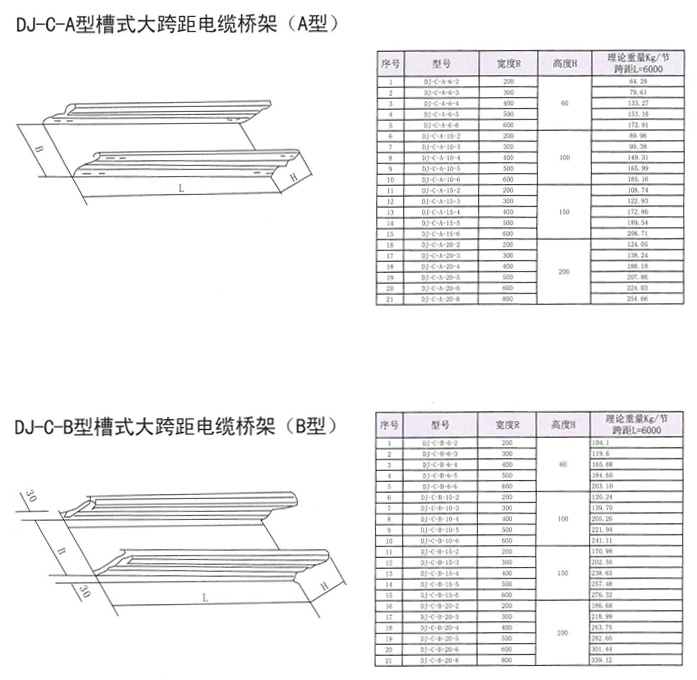

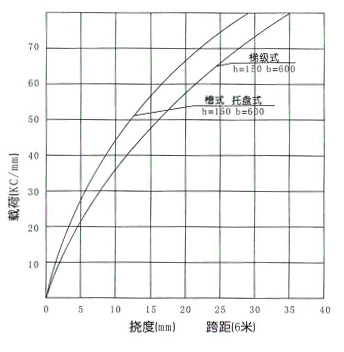

B型槽式、托盤式、梯級式載荷曲線表

(跨距6米)

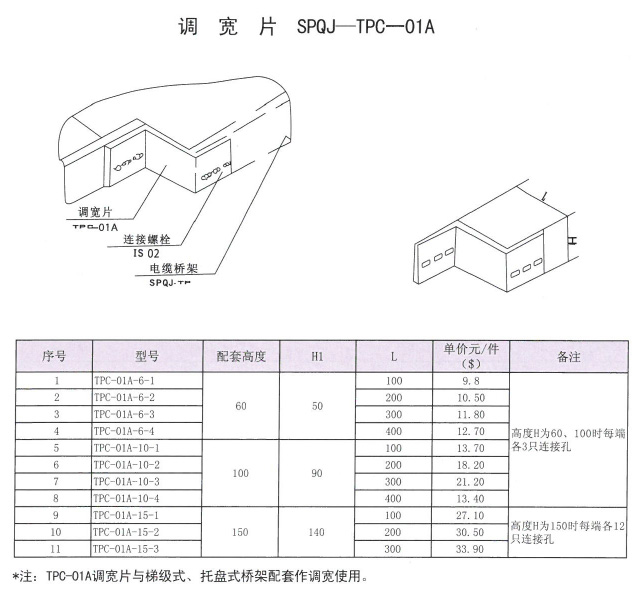

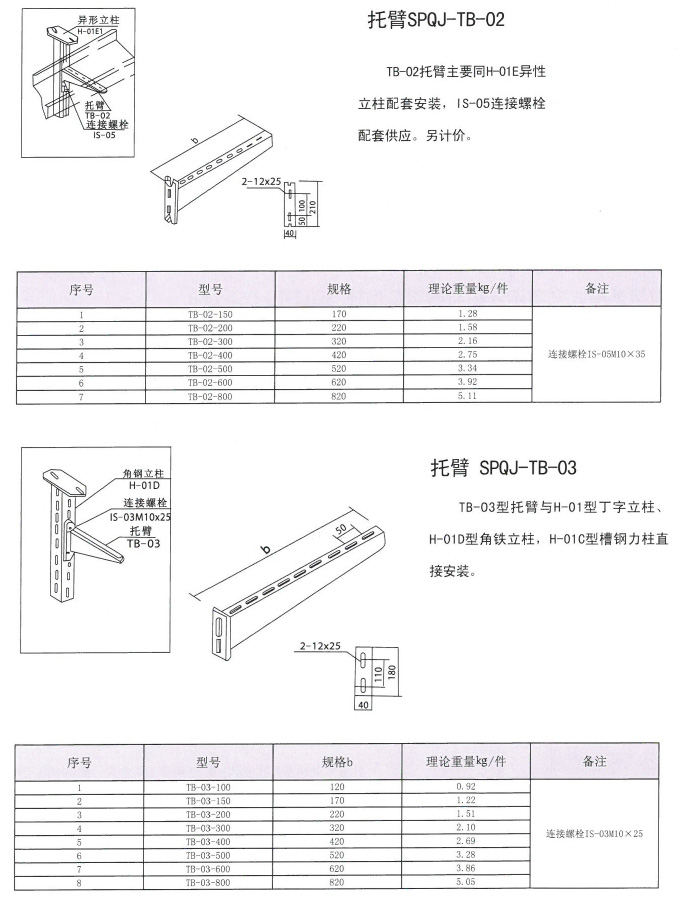

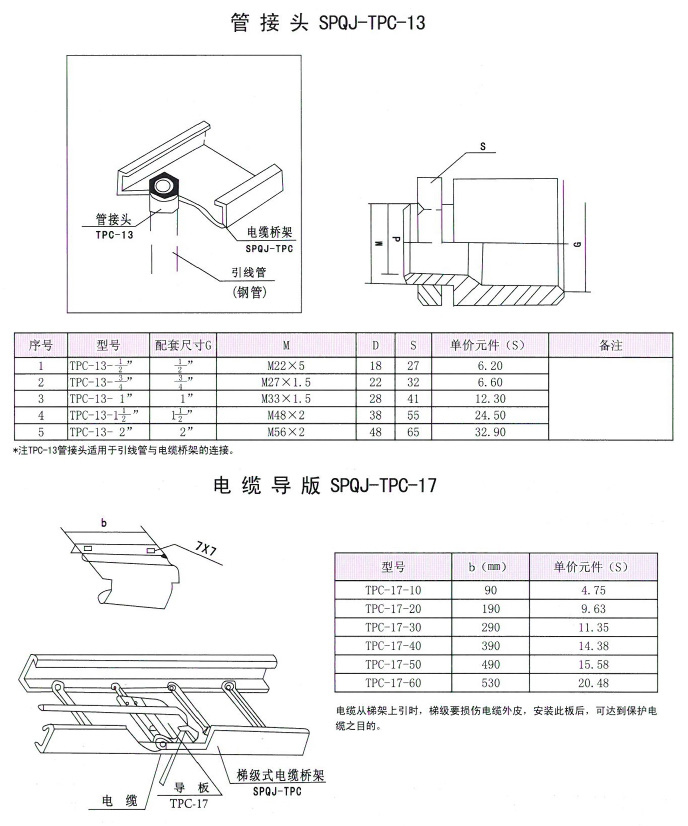

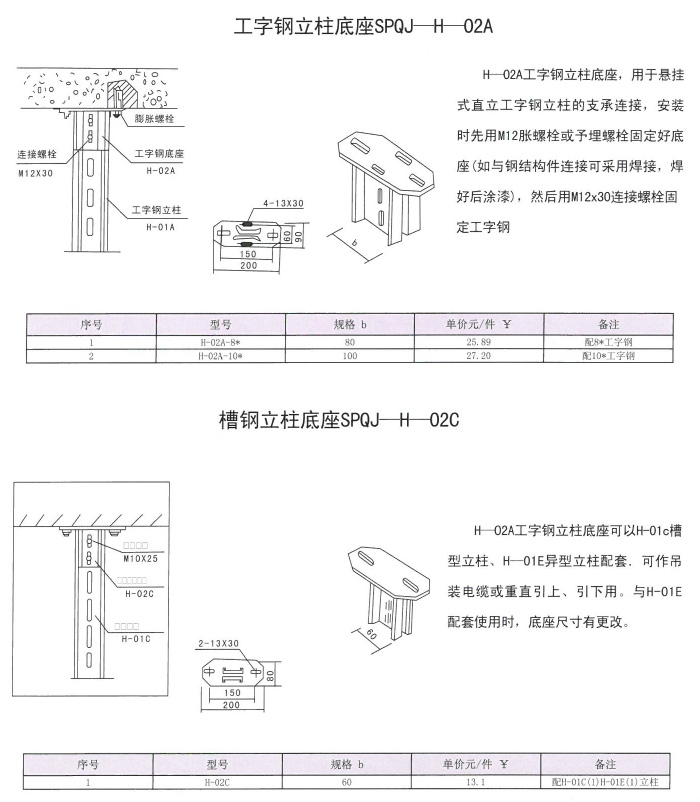

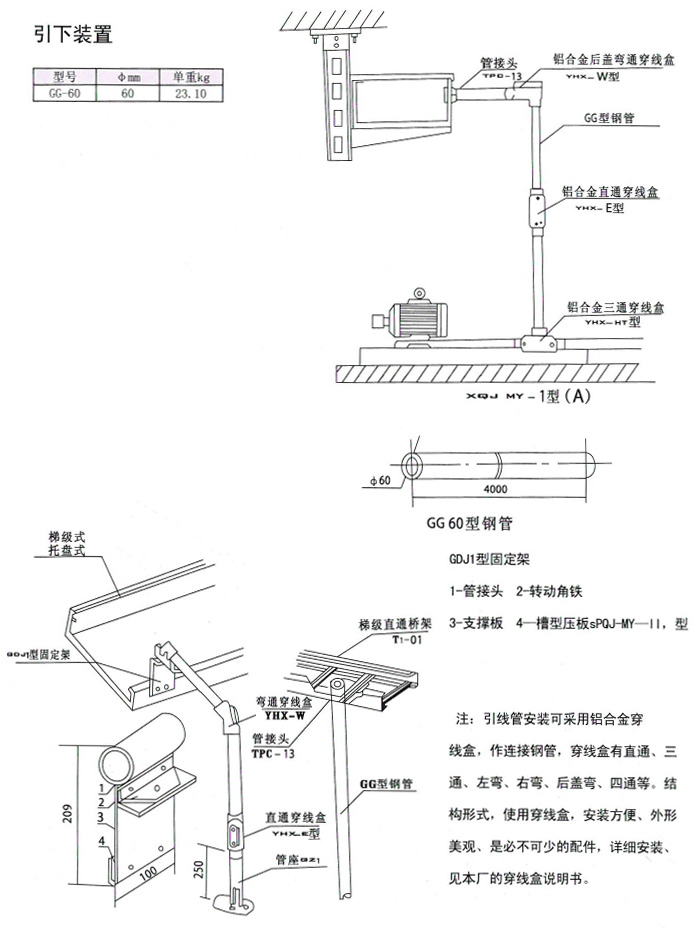

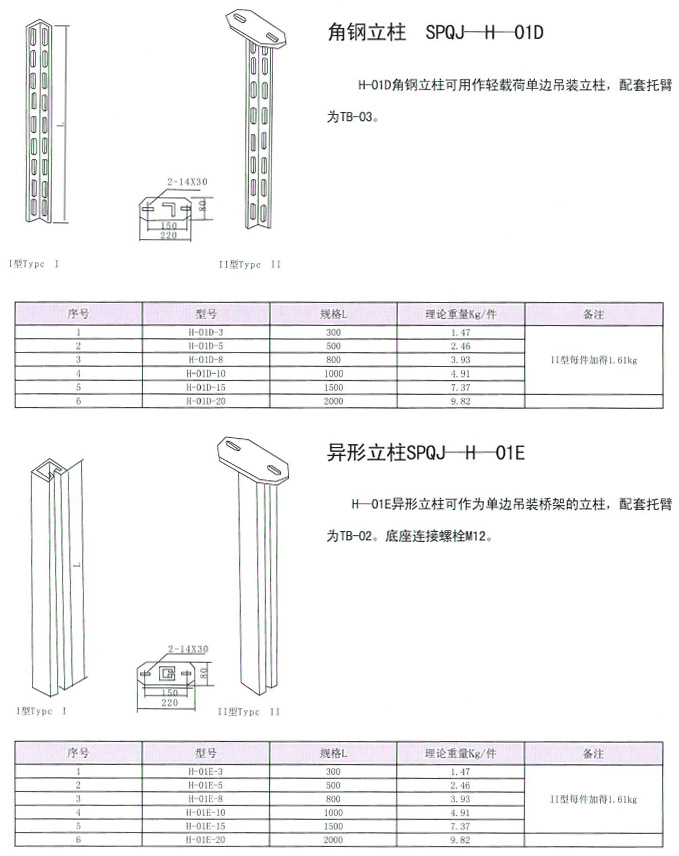

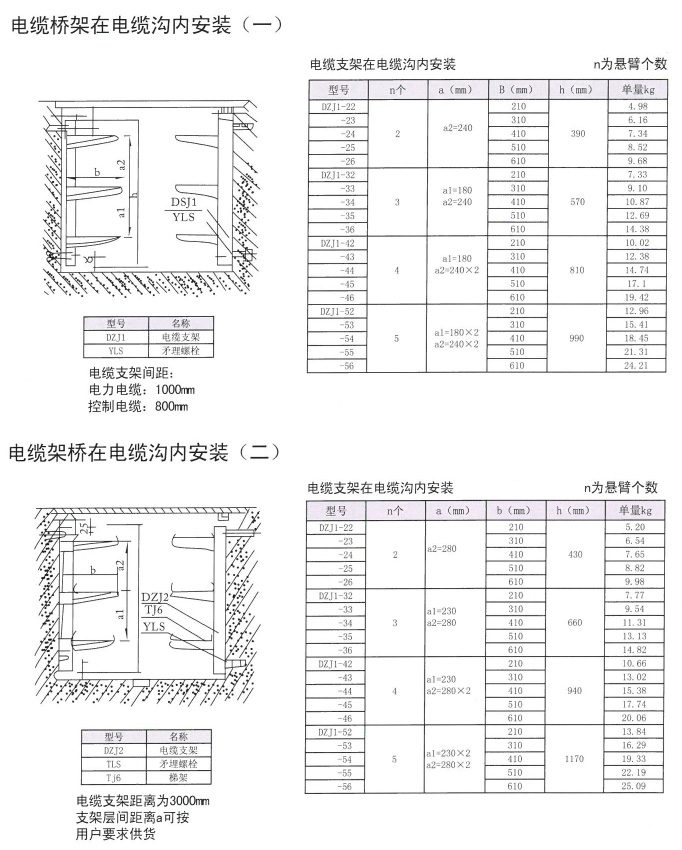

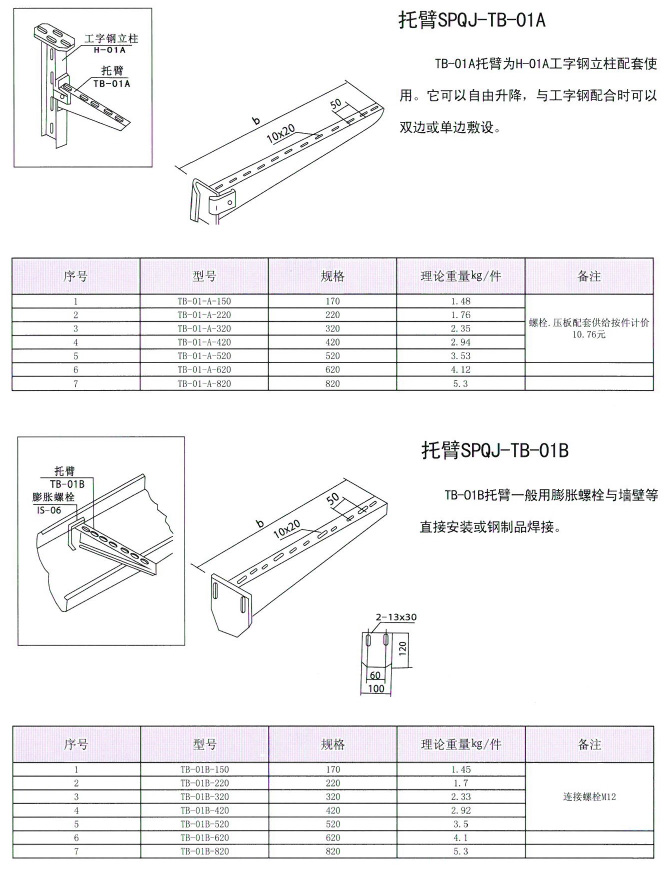

◆支架

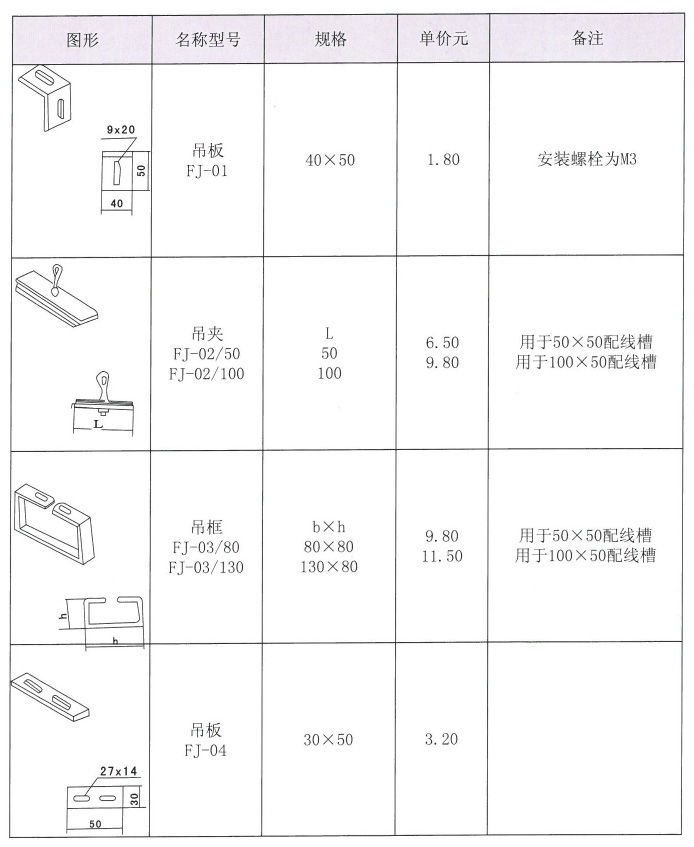

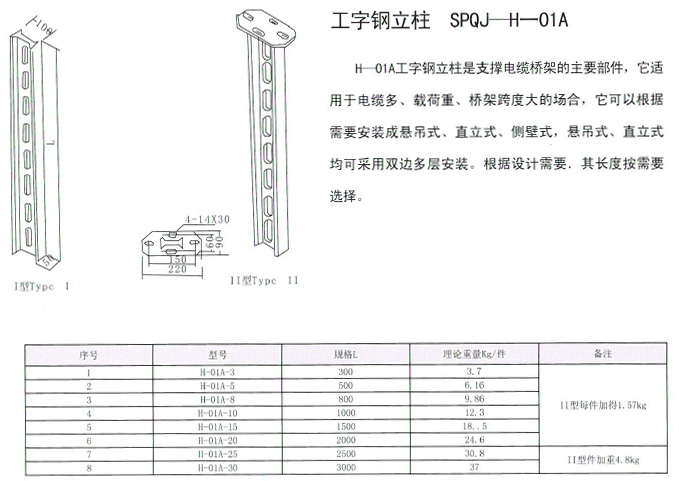

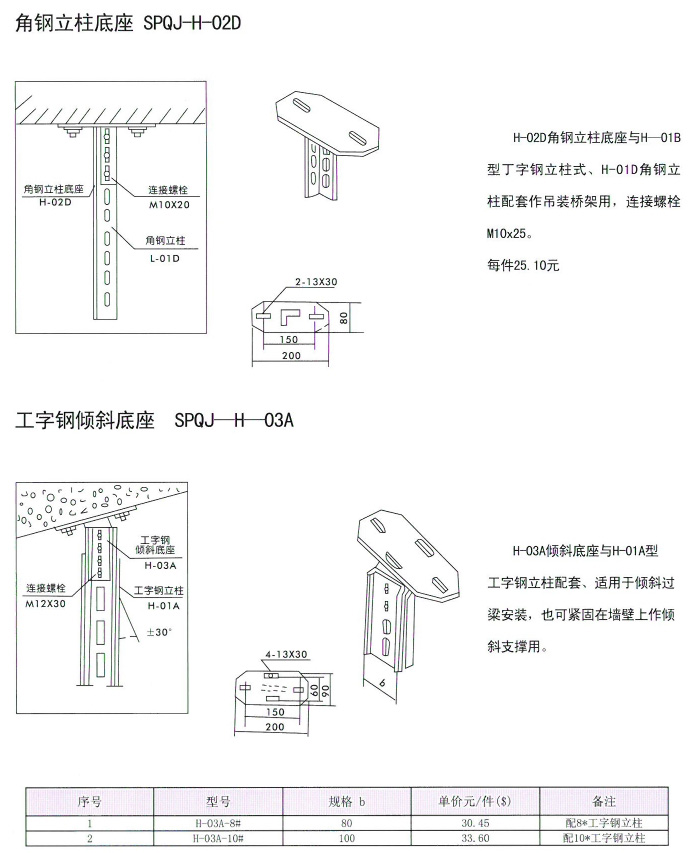

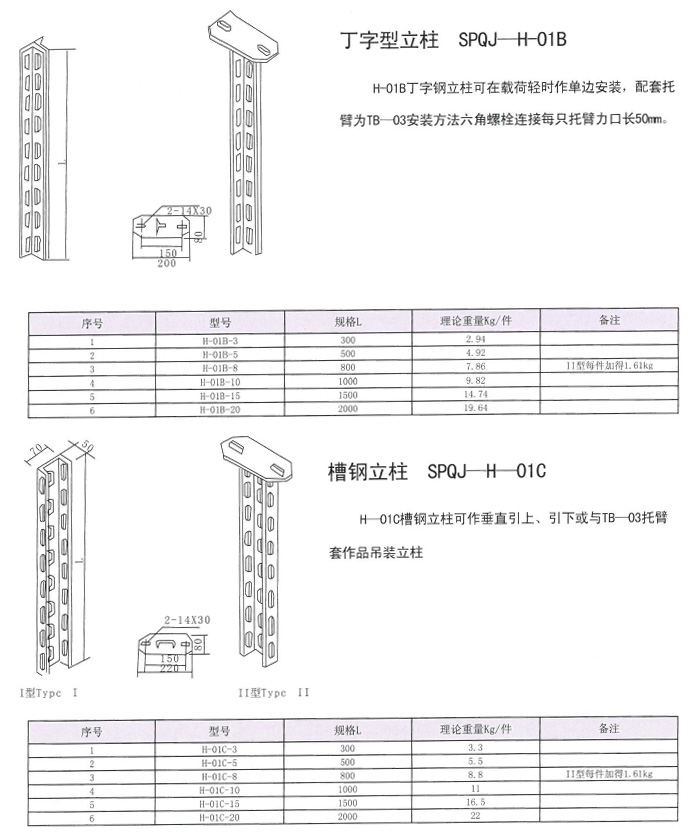

　　支架是支撐電纜橋架和電纜的主要部件，它由立柱、立柱底座、托臂等組成。我廠生產的支架是根據日本德國的同類產品設計而成；它具有結構簡單、重量輕、成本低，強度大、造型美等優點，可滿足不同環境條件（工藝管道架上、樓板下、墻壁上，電纜溝內）安裝成不同形式（懸吊式、直立式、側壁式、單邊、雙邊和多層等）的需要。

　　電纜橋架如需多層重載荷吊裝時，要盡量采取雙邊敷設、避免偏載過大。

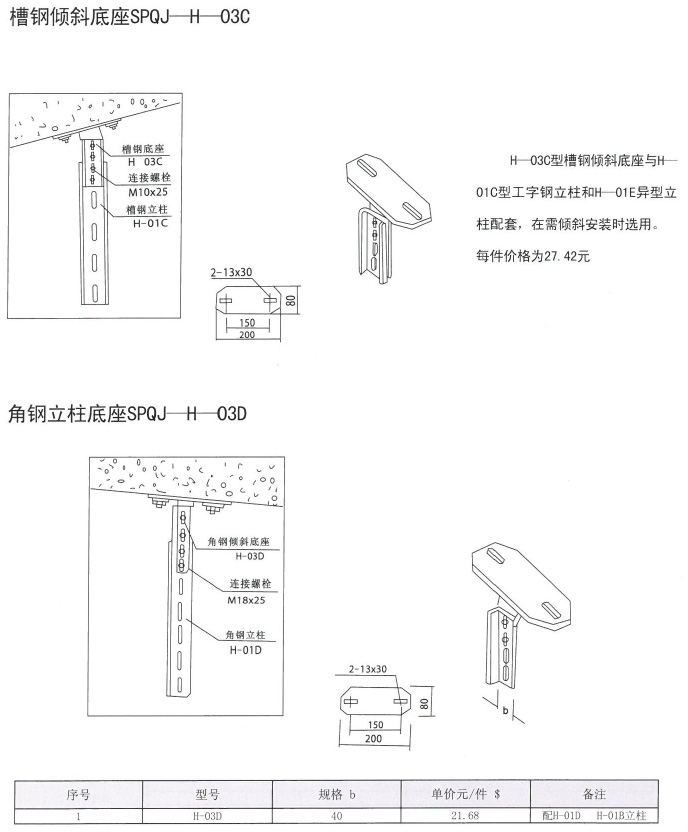

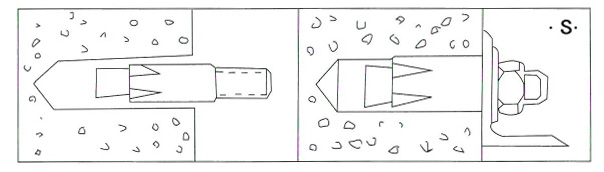

　　支架部分的連接螺栓配套供貨、安裝螺栓（膨脹螺栓）根據需要按型號訂貨。

　　支架部分其表面處理有電鍍鋅、熱鍍鋅、噴漆、噴塑四種。

　　用戶如需其它品種規格的支架，歡迎來圖、來函或面洽訂貨。
