GGZDW 系列微機監控直流屏
零售價
0.0
元
市場價
0.0
元
瀏覽量:
1028
產品編號
所屬分類
低壓配電柜
數量
-
+
庫存:
1
產品描述
◆概述
我公司生產的GGZDW系列直流電源屏廣泛適用于電力系統中的大、中、小型發電站和變電站等電氣設備二次回繼電保護裝置直流電源系統，作為控制、信號、通信、保護及直流事故照明、直流電機啟動及動力裝置等的電源設備，也可用于郵電通訊及適應其他行業電力工程的需要，也可做為直流穩壓、穩流電源等各種直流操作電源

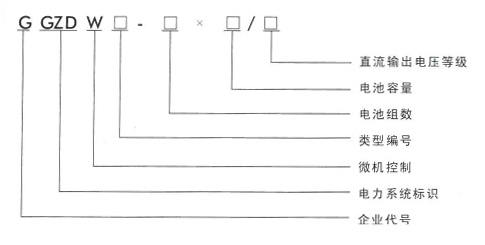

◆型號及含義
1、直流輸出電壓等級：DC220V、DC110V、DC48V、DC24V
2、電池容量：10AH-3000AH可選
3、電池組數：1組或2組可選，如果1組可省略不寫
4、類型編號
相控充電直流電源柜，標注50
小系統直流電源柜，標注51
標準觸摸屏式直流電源柜，標注52
程控式直流電源柜，標注53
壁掛式直流電源箱，標注54
通信電源柜，標注55
◆使用環境條件
◆安裝地點：室內安裝（也可裝于箱變）
◆環境濕度：-15℃～+45℃，最大日溫差≤35℃
◆相對濕度：日平均濕度≥90%，月平均濕度≥85%
◆海拔高度：安裝地海拔高度≥5℃
◆地震烈度＜8°，安裝垂直傾斜度＜5℃
◆污染等級≤3級，環境中無導電微粒
◆安裝場所無嚴重霉菌，無腐蝕金屬和破壞絕緣的氣體
◆安裝場地有良好的空氣流動和散熱條件
◆交流輸入電壓：380V±5%，50HZ±5%，三相四線，兩路輸入，自動投切
◆直流輸出電壓：DC220V，DC110V，DC48V，DC24V
◆輸出電壓：控制母線（KM）5～200A，合閘母線（HM）5～3000A
◆電池容量：鋁酸免維護蓄電池10AH～3000AH
◆穩壓精度：≤±0.5%
◆穩流精度：≤±0.5%
◆紋波系數：≤±0.5%
◆系統效率：≥92%
◆運行噪音：≤500b
◆介電強度：2000V/min無閃路，無擊穿
◆屏體尺寸：2260mm(高)×800 mm(寬)×600 mm(深)或2360mm×800 mm×600 mm
*也可根據用戶要求尺寸制定
◆系統特點
◆系統運行穩定、抗干擾能力強、技術精度高
◆系統保護功能完善、調整設定直觀方便
◆兩路交流輸入，通過微機控制自動切換，可靠性高
◆系統具備完善的保護功能，極大地提高了可靠性
◆當微機監控系統故障退出時，充電及整流模塊能正常工作
◆通過微機監控系統實現蓄電池均充/浮充的自動轉換；嚴格按照電池充電曲線對電池進行充電，避免過/欠充現象，延長電池的使用壽命
◆可通過RS485或RS232通信接口與上位計算機通信

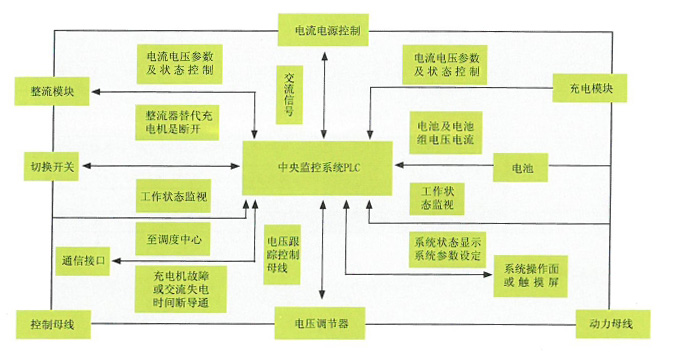

◆系統工作原理

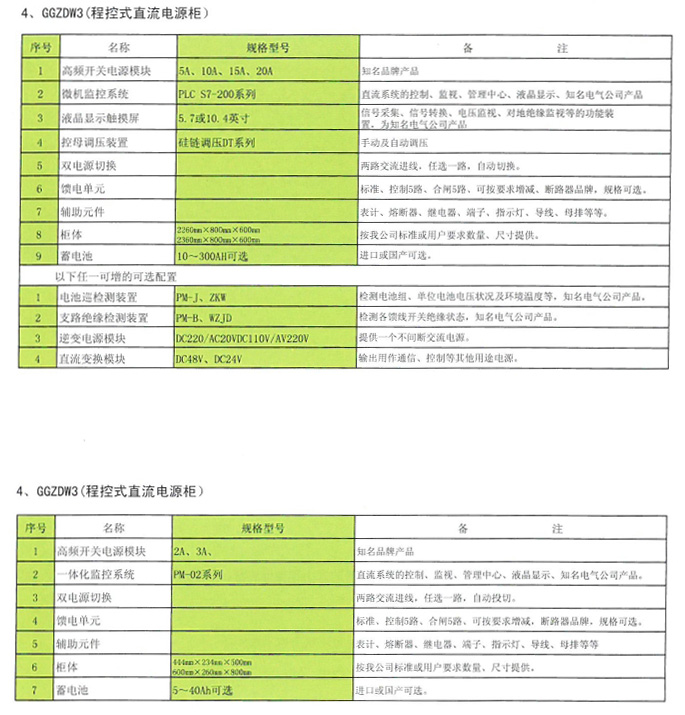

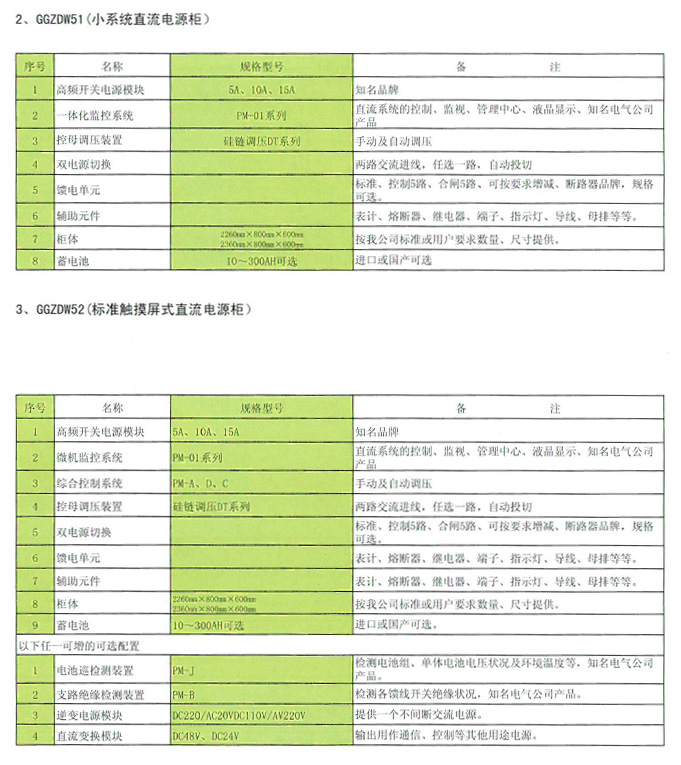

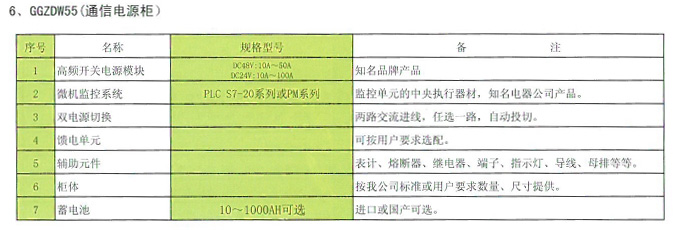

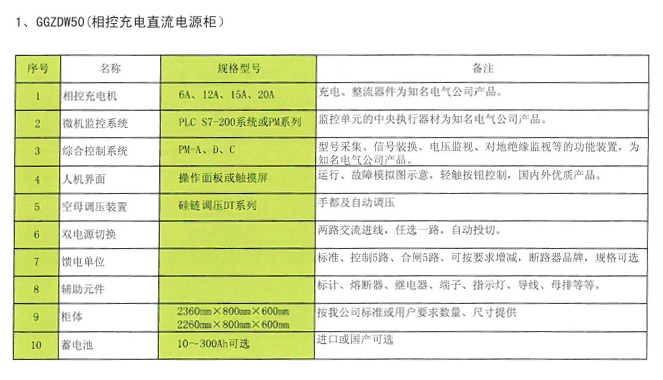

◆各類型主要配置
◆功能組件說明

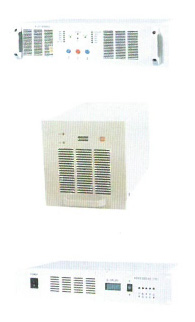

1、充電整流裝置
◆系統的充電/整流裝置采用高頻開關電源模塊
◆高頻模塊基本功能是輸出穩定的直流電源
◆模塊間的均流采用了低差自主均流技術，多個模塊并機運行時，具有理想的均流性能
◆高頻模塊具備各種完善的保護功能和響應性能
◆高頻模塊具有效率高、運行穩定可靠、控制特性好及維護保養簡便等諸多優點
◆與傳統相控電源比較，輸出紋波大大減小
◆根據開關電源1+1和N+1備份思想，系統至少配備2個高頻開關電源模塊
◆模塊采用自然冷卻或風機冷卻的工作方式
模塊直流輸出采用無極限流方式，可根據負載電流的大小和電池容量，由系統監控模塊選擇限流點，穩流精度優于0.5%
◆模塊內設置了短路回縮特性，即使模塊處于長期短路狀態也不致損壞
◆模塊具有保護及告警功能，包括輸入過/欠壓、缺相、輔出過/欠壓等
可采用德國西門子s7-200系列可編程序控制器PC為直流電源屏微機監控系統的中央執行器材。以實現系統的綜合控制、電池充放電管理、電池巡檢、母線調壓等功能，并具有參數設定、數據采集、操作命令設置、報警、聯網及遠程通信等功能(典型配置：RS485通信接口、MODBUS通信協議)
3、一體化監控模塊
可采用國內生產的PM系列獨立的監控模塊，作為直流電源屏的系統控制、監視、管理中心，模塊具備控制、測量、設置、告警、顯示、歷史記錄、通信等功能，一體化程度高、模塊操作界面配置LcD液晶顯示器、直觀方便的操作鍵盤、完備的中文操作界面，實現各項參數的設置、執行等
4、人機界面
配合PLC完成直流系統的工作狀態、運行數據通過觸摸顯示：直流系統參數設定、充電模塊和整流模塊的電壓及電流調整與監控、電池巡檢、對地電壓的測量、電池充放電曲線等均通過觸摸屏各畫面進行，并采用按鈕、指示燈、儀表、數據、狀態圖、曲線等多種模擬圖形顯示直流屏運行全過程。觸摸屏液晶屏幕是漢字導向良好的人機界面，通過液晶屏幕實現多畫面轉換
我公司根據用戶的不同需求，選擇不同品牌的觸摸屏為直流電源系統的人機界面，也可根據用戶要求配置其他品牌
5、電池巡檢裝置
為更精確的監視蓄電池的電壓、容量、狀態等，可對蓄電池進行分組監測。電池巡檢裝置可自動地對蓄電池組的每只電池進行巡回監測，當電池組中出現電池異常時，能顯示狀況井發出報警信號，有利于值班人員迅速找到故障電池，并及時排除故障
6、絕緣巡檢裝置
在直流系統中可以配置微機絕緣巡檢裝置，可以清楚地反應出直流系統母線對地絕緣狀況，各輸岀回路絕緣狀況及對地絕緣電阻等，故障時能及時指示和報警，有利于值班人員迅速判斷發生的絕緣不良的支路，減少不必要的斷開輔出開關判斷配置專用傳感器，每路饋電開關絕緣狀態參數在觸摸屏上顯示，(或根據用戶要求選用其他國內知名品牌的獨立型絕緣巡檢裝置)
7、逆變電源
在直系中可配置各規格逆變電量，可以根據一個不間斷輸出的交流電源，用于滿足在事故狀態下交流電源的需求，達到和UPS相同的效果，而且可以避免UPS電池和直流屏電池的重復投資，同時也可做電池活化需要
8、直流交換器
在直流系統中可配置各規格直流交換器，使220V直流系統中輸出DC48V或DC24V，可以給通信設備作電源，滿足同一個變電站不同的直流電壓
9、蓄電池
1)、數量選擇
◆200AH以下(包括200AH)的電池單節電池額定電壓為12V，在220V系統中選用18只電池，110V系統選用9只電池
◆200AH以上(包括200AH)的電池單節電池額定電壓為2V，220V系統中可選用108只電池，110V系統選用54只電池，無調壓裝K220V系統選用102-104只電池，110V系統選用51-52只電池
2)、容量選擇
◆事故容量計算方式：事故容量=事故負荷×事故時間
◆事故負荷：在事故狀態下，變電站內的繼保負荷電流、信號屏的負荷電流、事故照明的負荷電流、直流傳動的負荷電流總和
◆事故時間：即在事故狀態下，需要蓄電池組持續供電的時間
3)、電池組容量的計算
根據鉛酸免維護蓄電池的放電特性(參照各電池生產廠家的說明書)，選擇使用的電池容量可定為事故容量的2-3倍。電池組沖擊(瞬間)電流的計算、電池組能提供的最大沖擊(瞬間)電流一般為免維護電池額定容量的
◆系統接線方式的選擇

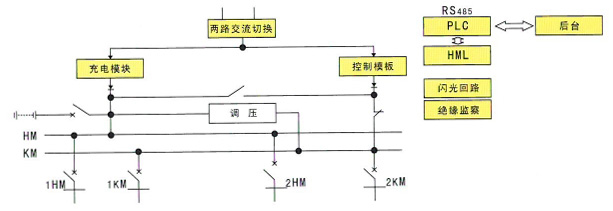

1、雙母線方式
該類型的直流電源屏選用于中、小型變電站、開閉所、充電模塊備份方式有1+1、N+兩種供選擇

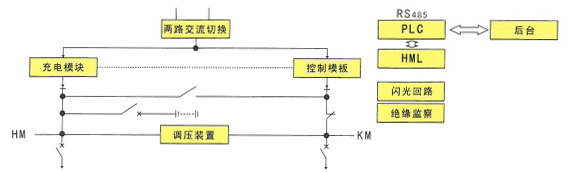

◆1+1備份方式系統簡介
系統由交流切換單元、充電/整流模塊、調壓單元、絕緣監察、閃光回路、微機監控單元、人機界面（HML）、蓄電池、饋出單元等構成。系統正常時，充電模塊給電池充電及給合閘母線（HM）供電，同時通過調壓單元作為控制母線（KM）的備用供電。控制模塊則給控制母線（KM）供電。當充電模塊故障退出時，控制模塊提升電壓對電池浮充電，同時通過調壓單元給控制母線（KM）供電

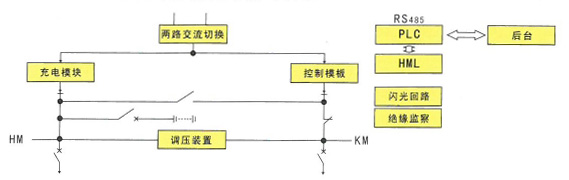

◆N+1備份方式系統簡介
由交流切換單元、充電/整流模塊、調壓單元、絕緣監察、閃光回路、微機監控單元、人機界面（HML）、蓄電池、饋出單元等構成，多個充電模塊并聯輸出，對電池進行充電，給合母供電，同時通過調壓裝置對控母供電

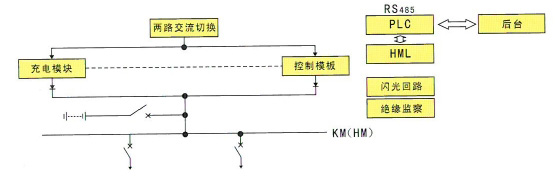

2、單母線方式
電池容量選擇一般較大，適用于大型變電站和發電廠。系統由交流切換單元、充電/整流模塊、閃光回路、絕緣監察、微機監察單元、人機界面（HML）、蓄電池、饋出單元等構成由于只有一段母線，取消了調壓單元，故電池的數量相應的減少，220V系統一般電池數量在102-104只(2V/只)，10V系統數量則減半
3、雙母線分段
本接線方式適用于大型變電廠和大型發電廠，系統由交流切換單元、充電/整流模塊、調壓單元、絕緣監察、閃光回路、微機監控單元、人機界面(HML)、蓄電池、饋出單元等構成、系統合閘母線和控制母線各分為兩段，總母線通過開關分別向二段母線供電
4、單母線分段
系統由交流切換單元、三相充電/整流模塊、閃光回路、絕緣監察、微機監控單元、人機界面(HML)、饋出單元、兩組蓄電池組組成，其中兩組充電模塊分別對兩組電池充電及給兩段母線供電，兩段母線可以通過母聯開關聯系，另一組模塊可分別為兩組電池充電及給母線供電，電池采用204-210只(2V/只)，110V系統電池婁量減半，取消降壓單元
◆訂貨須知
1、請注明定貨型號、數量、交貨期以及系統配置情況
2、訂購電池則就提供電池型號、數量或指定廠家
3、請提供相關的技術協議，否則按我公司標準配置
4、請注明柜體外形尺寸、顏色
