◆概述
XL-21系列動力配電箱適合于工業與民用建筑中作交流頻率為50HZ、電壓660V及以下、三相四線電力系統 的動力配電和照明配電用。

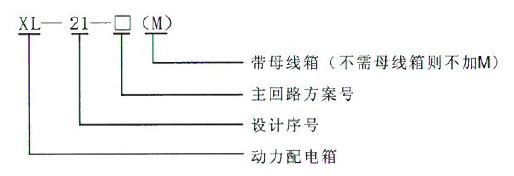

◆型號說明
◆結構簡介
本產品系戶內封閉式配電箱。箱體結構用薄鋼板彎制焊接而成，其正面為單扇左開門，門上裝有電壓表、電流表等測量儀表和操作電器、信號電器。刀開關操作手柄裝在箱前右柱上 部。箱體上部有可拆卸的蓋板，箱內右側設有固定電器電纜之 線夾。配電箱靠墻安裝。進出線電纜由底部引人。用戶有特殊要求，亦可在箱頂蓋板上開進線敲落孔或加裝母線室。
◆主要技術數據
額定工作電壓380V
額定絕緣電壓660V
主母線額定電流630A
主母線額定短時耐受電流15KA
主母線峰值耐受電流30KA

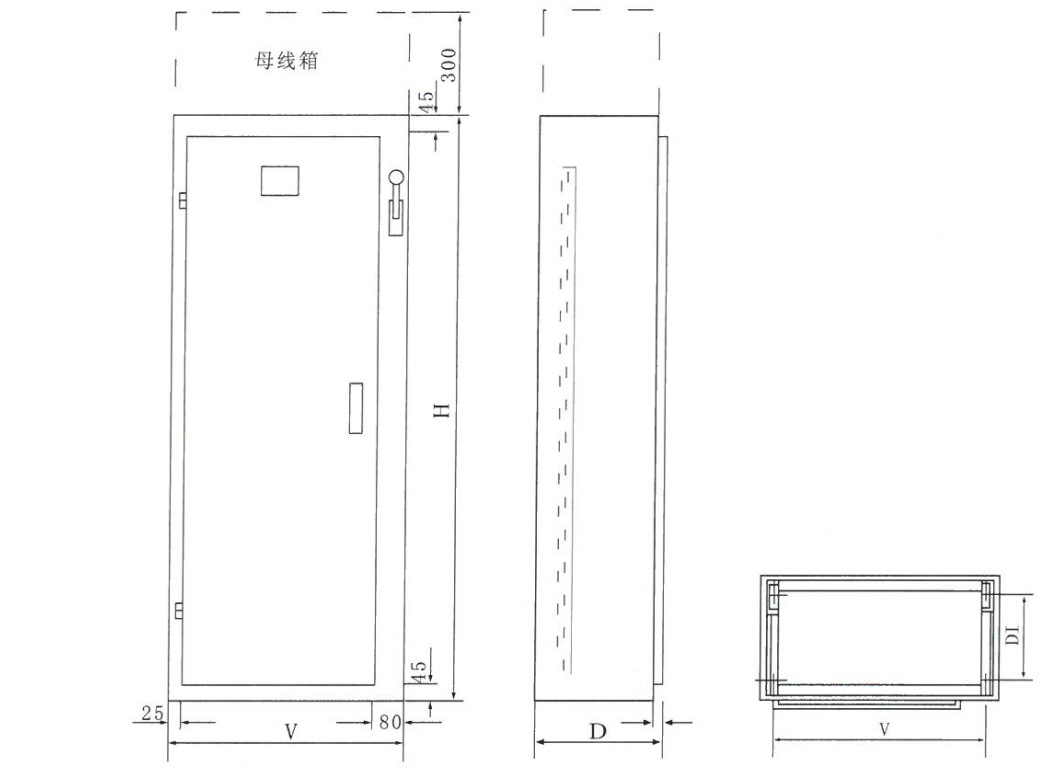

◆外形安裝尺寸

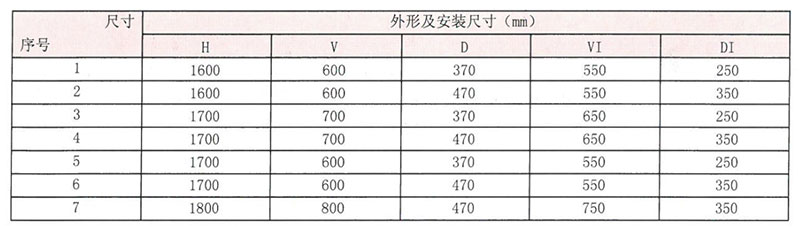

XL-21系列動力配電箱外形及安裝尺寸
◆訂貨須知
1、產品型號、數量
2、產品結構形式
3、主要元器件的型號、技術參數
4、其它特殊要求
